PCB转原理图

录入:edatop.com    点击:

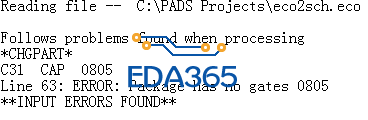

在pcb中更新到原理图怎么也更新不了用tool-ECO from PCB出现

请求教

没有回答 的吗

1.用原理图转化成asc文件。
2.新开一个pcb,把asc文件导入pcb。
OK!

我讲的是从layout中更新去logic中去的问题。
一种是创ECO导入,一种是用Link反注,都出现问题无法导入,你讲的那个与我问的问题不对头,但还是谢谢你的回答

学习一下,谢谢!

已解决

请大师说说解决方法!谢谢!

单独在原理图中C31的part type 中改变为0805与PCB一致就好了
