铺铜后如何处理Debug?

录入:edatop.com    点击:
小弟最近在学习pads2007,画一块板子,花几个小时。最后在铺铜后,发现2个错误;AGND没有连接起来。无论,怎么打过孔,在DRC校验时还是有错误出现。还麻烦给位大虾拍砖,指点。另外,布局和布线不妥的地方,请尽管指出。谢谢!
2012-11-19.rar
Debug

可怜的娃,我来看看怎么回事

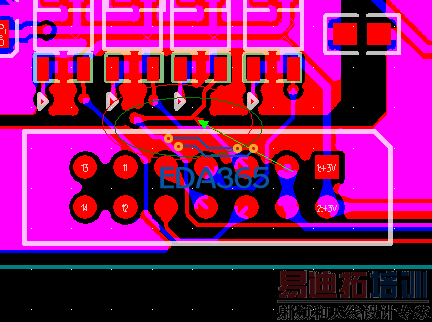

我改了一下如下图


2012-11-19.rar

学了一下就能画一个板,厉害!

呵呵,谢谢各位大虾。但是,3楼的怎么打不开?我用的是PADA2007。还麻烦各位大虾转为2007的格式。谢谢!

導入,我用的版本比你的要高那麼點點

谢谢你,还不知道怎么修改的。

不知道布局和走线方面怎么样,肯定会有许多不妥的地方,还望多多指教。谢谢!

這個不好說,每塊板的用途不一樣,在我看來只要能正常工作就是好板子,當然如果能好看又能正常工作那就更好了

非常感谢谢你帮我指导,现在已经明白了。
