在PADS ROUTER里面出现的问题?

录入:edatop.com    点击:

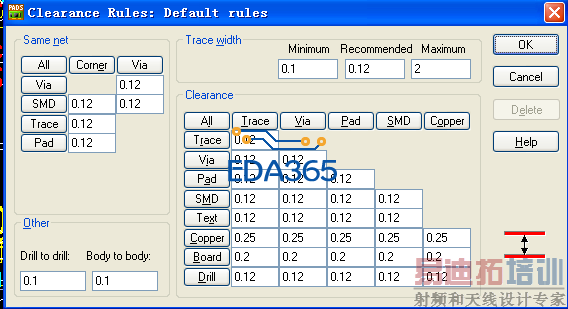

在pads ROUTER里面不能打通孔,间距设置是对的,

我也遇到不能打过孔!

1.检查你自己设的规则是否满足该封装扇孔(不要忘记Same net里面也要查看哦)。
2.检查一下该封装是否有自带的封装规则。
3.过孔穿透层的设置是否正确。
4.是否选择走线结束方式为VIA。
引起该问题的原因很多,方便的话传文件上来解决呵。

陈丽 发表于 2012-11-30 09:18

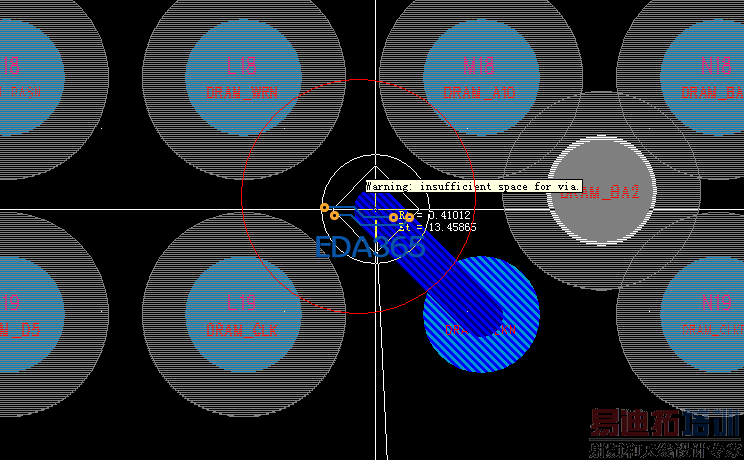

BGA那打的过孔大了。

孔是0302

空间不够,放不下过孔.
