热焊盘为啥叫热焊盘，表贴封装的焊盘是热焊盘吗

元件引脚穿过焊盘焊接时，若此时焊盘与大面积的覆铜连接，且伴随电流较大带来的温升，从而影响元件引脚连接的可靠程度。此种情况若采用热焊盘连接，通常为十字型的连接符号，可以很好的散热，且保证引脚焊接连接的可靠性。

受教了

我做的板因为电流比较大，基本不用热焊盘，生产中也没听说有什么焊接质量问题

不是说十字连接符号那个焊盘是在焊东西的时候散热的吗？

eda_topic 发表于 2009-10-4 12:05

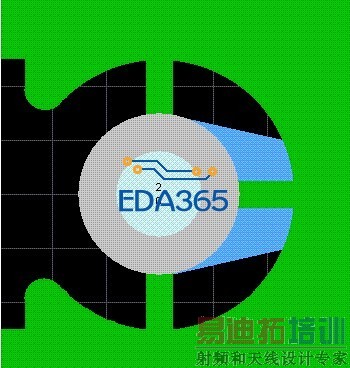

像这样的热焊盘，过大电流行吗？我是做电机驱动板的，瞬间电流有可能会很大

全连接在机器焊接时，应该没问题。一般做出十字形状，是考虑电烙铁焊接的吧？

百度了一下：
热焊盘（Thermal）：在大面积的接地（电）中，常用元器件的腿与其连接，对连接腿的处理需要进行综合的考虑，就电气性能而言，元件腿的焊盘与铜面满接为好，但对元件的焊接装配就存在一些不良隐患如：①焊接需要大功率加热器。②容易造成虚焊点。所以兼顾电气性能与工艺需要，做成十字花焊盘，称之为热隔离（heat shield）俗称热焊盘（Thermal）。
所以说表贴封装的焊盘不一定是热焊盘。

热焊盘就是花孔，主要是为了加工时减少散热面积，易于加工，容易吃锡。
如果是双面没有热焊盘的话，如果烙铁功率不够大的话，不容易焊接好。因为没有散热焊盘的话，烙铁的热量容易被大面积覆铜给散光。
热焊盘只有中间几根铜丝跟覆铜连接，热量不容易流失，所以焊接出来既能达到标准焊接的要求又美观。
如果没有散热焊盘的话，拆除和大面积覆铜相连的器件也很困难。烙铁温度高了，会损坏器件。温度低了，很长时间才能达到焊锡的熔点。

通常热焊盘会采用十字花型和米字型

谢谢啦
