pads logict同步到PADS LAYOUT 后 PCB封装的边框丝印不见了,咋回事?

录入:edatop.com    点击:

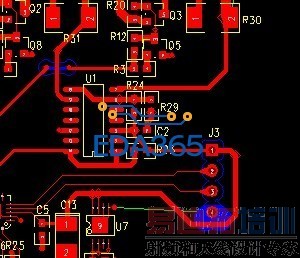

请教各位,具体如图所示

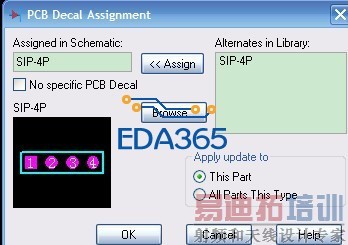

这个pcb封装是库自带的SIP-4P.

到PADS LAYOUT的setup-displaycolor里面看看是不是丝印层都选的是黑色所以看不到,并不是没有了?

有一个是你的封装的丝印的层放在那一层,你把那一层的相应的打开就可以了

补充一点,其它元件都能显示

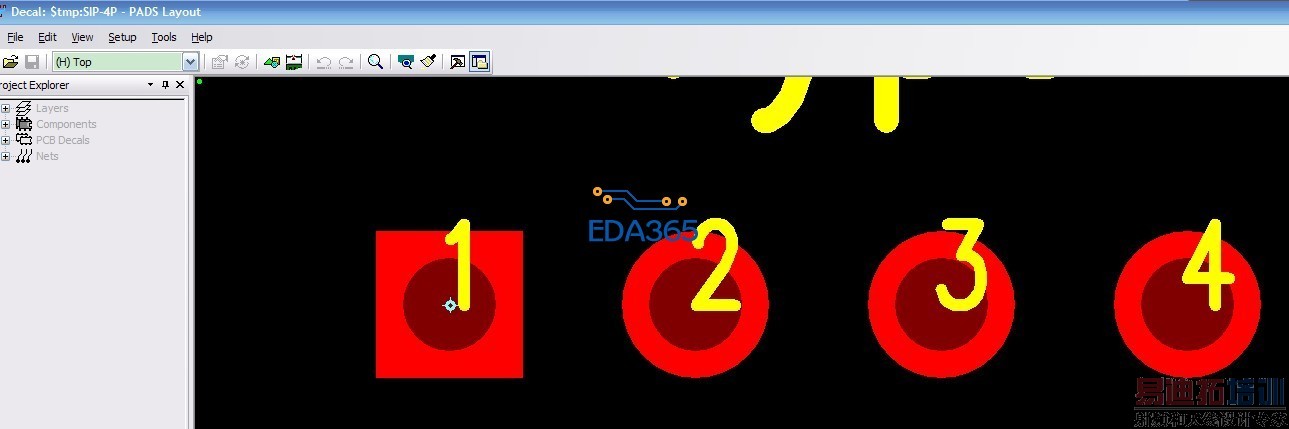

而且我点击元件,右击选择edit Decal进去,看到的封装也是没有边框丝印

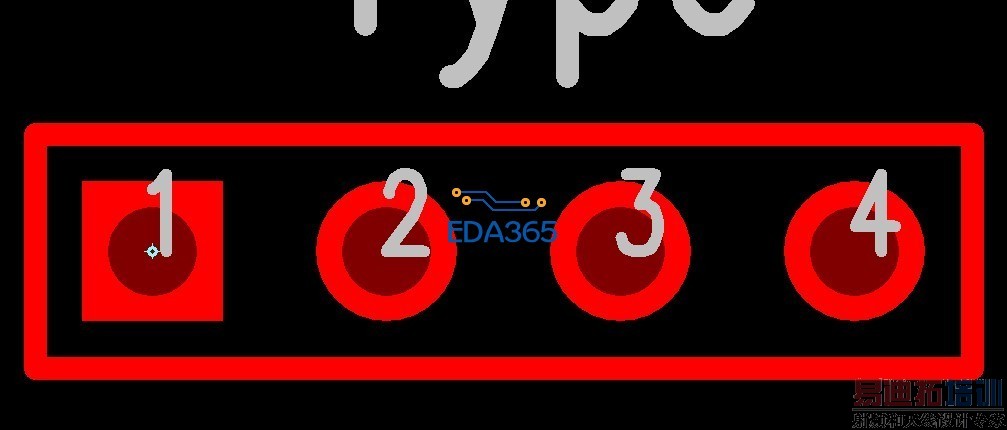

但是从PCB Decal Editor进入打开SIP-4P封装丝印是显示的

检查下跟其它器件的丝印框是不是在同一层
