高手请帮忙看下,校对时出错,但是又找不到



385 V3.1 2012.12.04.rar

打不开的说

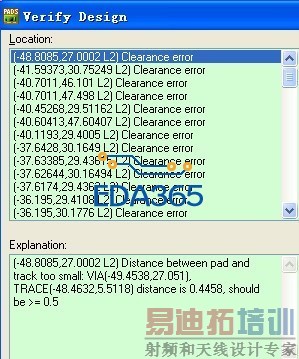

其中的一个网络的距离设计过大,间距设为0.5了

图呢?

Newtonfifthlaw 发表于 2012-12-6 19:44

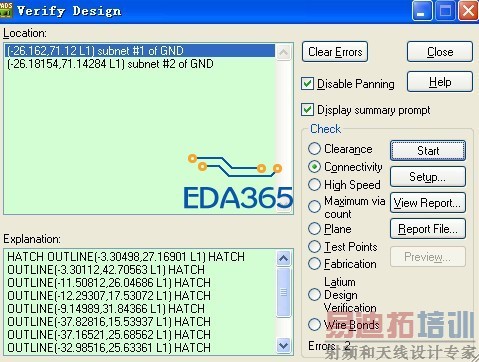

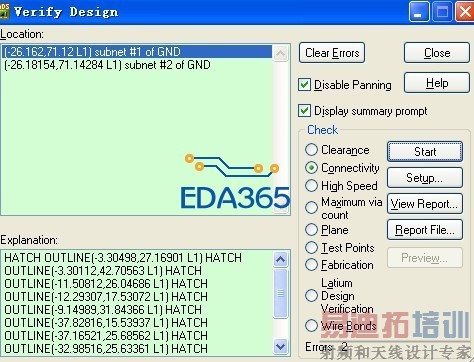

没有将所有的GND连起来,通过灌铜页没有将所有的GND连起来


大侠能否具体一点说明,是怎么看出来没连上呢?我怎么看不出来,要怎么才能连上呢?

谁能帮忙看下有线没通的问题啊!

U2.29 pin 的尺寸不能為0
因為屬性為GND 鋪銅無法鋪上
零件編號不要放在via 上

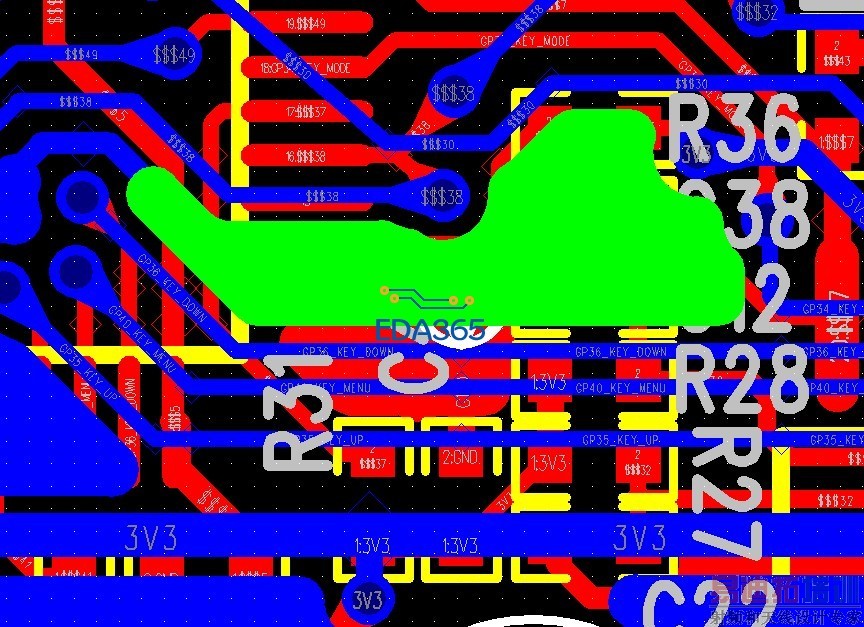

U2的29管脚处有一截小飞线——打开第2层可以比较清晰的看到,直接在ECO模式下,Delete connection即可,软件自带问题

老兄,小弟不才,还真没看见29脚在哪里,我应该已经删掉了才对,也没看到哪个编号放在过孔上了,望请教!

選components --- edit decal 就看到啦
编号放在过孔如:C5,R36,C38......
