关于敷铜的问题
录入:edatop.com 点击:

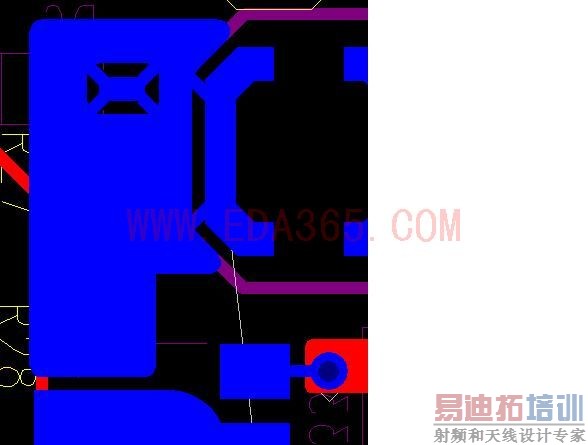

我在使用pads Layout时,发现无法得到与网络正交的敷铜,不管如何设置得到的敷铜都是以斜交的方式与同网络相连,不知道是为什么?还有PADS Layout无法显示每个元器件焊盘的网络名,给布线和敷铜带来不少麻烦,不如protel做的好呀!
是啊!
关注中
PADS 2007会有元器件焊盘网络名的显示。
LZ应该是PADS新手,慢慢体会吧
对了,毛主席常说,没有调查就没有发言权!
我确实是按照楼上说的那样设置的,可是还是无法画出正交的敷铜,全都是斜交的。很是奇怪,我用的版本是PADS 2005 SP2,請高手再指点一下。谢谢!

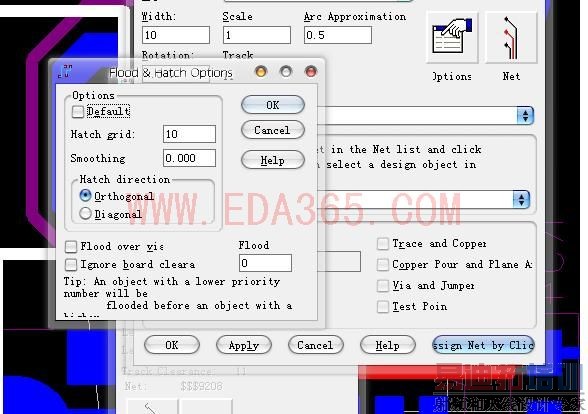

width改为2,点击apply,点击options,把hatch direction改为diagonal,点击OK,重新进行flood。
