求助：ＰＡＤＳ设计检查出错
录入：edatop.com 点击：

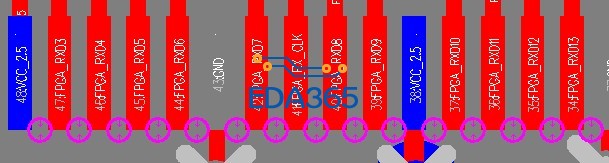

ＰＣＢ设计完，规则检查，出现Error 1 Location 2096.06,617.2 Level 1
Distance between pads too small:
U21.63, U21.64 distance is 7.87, should be >= 8
可是规则设计ＰＡＤ ｔｏ ＰＡＤ是６个ｍｉｌ，请问到底哪个地方出错？
Distance between pads too small:
U21.63, U21.64 distance is 7.87, should be >= 8
可是规则设计ＰＡＤ ｔｏ ＰＡＤ是６个ｍｉｌ，请问到底哪个地方出错？
无图无真相
图片： file:///D:/Documents%20and%20Settings/Zhang%20Wei/Application%20Data/Tencent/Users/419404669/QQ/WinTemp/RichOle/04P7%25T3840NXJTFW1K$3KVH.jpg
方便就把PCB 文件发上来，从你图中看出规则没设好
你里面的那几条有颜色的网络规则需要重新定义一下，你的选中网络，再点击那几条电源网络和地网络，把规则重新定义一下就好了，这几条网络规则你单独设置过了，所以具有优先权
你可能有设置了net规则或者class规则，它们的优先级是大于default的。
或者你就直接将这些焊盘再改小1.5mil就行了
问题已解决。感谢大家的帮忙，确实是net设置了优先级。另请教老师，真正出现问题的是规则设置中SMD那栏出现问题，改成6mil就没问题，但是为什么ＰＡＤＳ出错给出的解释了PAD to PAD 的间距太小。
