有哪位知道这个锅仔片焊盘是怎样做的？

录入：edatop.com 点击：

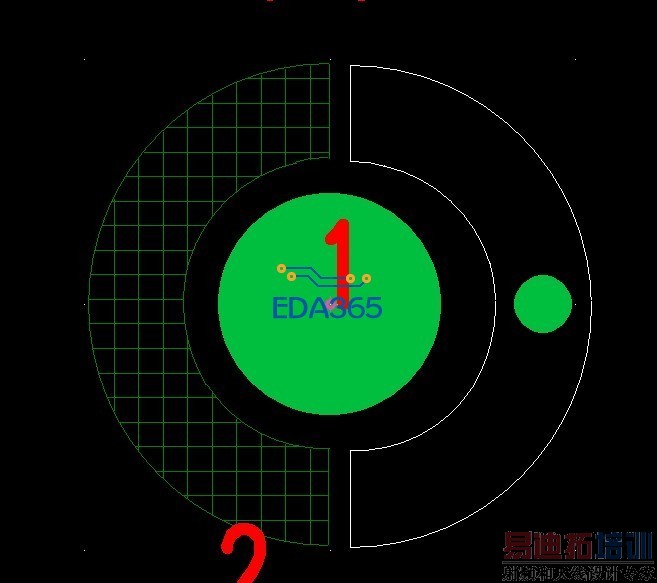

请问有哪位高手知道附件中的锅仔片中那个大的焊盘是两个半圆拼起来的。问题是那两个半圆是怎么画出来的？谢谢！

按半圆的外框画几条直线，再把直线pull arc就行了。画锅仔片可以用另外一种简单方法，先用copper画个圆，再用copper cut out,选中这两个shape,右键combine就OK了
