pcb lay板中碎铜是什么啊 ，有什么影响没
录入：edatop.com 点击：
在论坛里看到关于pcb设计中要注意的问题，有一个帖子中提到说铺铜的时候不要有碎铜，这个地方的碎铜是什么意思啊，碎铜是不是就是一小块铜皮的意思啊，印象中pcb画完后，不是铺完铜 ，检查设计满足规则，gnd灌铜网络都连通就可以了吗？
pcb lay板中碎铜是什么啊 ，有什么影响没，谢谢各位哦
pcb lay板中碎铜是什么啊 ，有什么影响没，谢谢各位哦
一般都是外层或者走线层灌铜之后又碎铜，就是指那些小尖椒（类似天线，对信号有影响）、死铜（孤立的没有过孔与内层连接）等，有时候外层灌完铜之后，最好将器件的丝印外框关掉，这样被丝印盖着的碎铜就能发现
额 谢谢你哦 ，你说的那种死铜我知道哦，我只要保证那个地方的死铜与大地想连通，应该就可以了吧；一般都是外层或者走线层灌铜之后又碎铜，哪些属于碎铜了，如果与大地相连通也需要删掉吗
okele 发表于 2012-12-8 18:16 恩恩 有图就明白了 ，谢谢你了 是的，这样做的目的主要是为了减少过孔的电感效应，

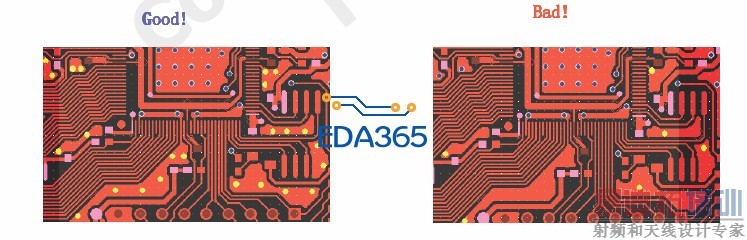

是不是像这样的碎铜 多加几个过孔 就没什么影响了
