允许布线区域问题，
录入：edatop.com 点击：
请教下，pads怎么设置允许布线区域，像allegro里面的ROUTKEEPIN 功能，谢谢
只听说过禁止布线区

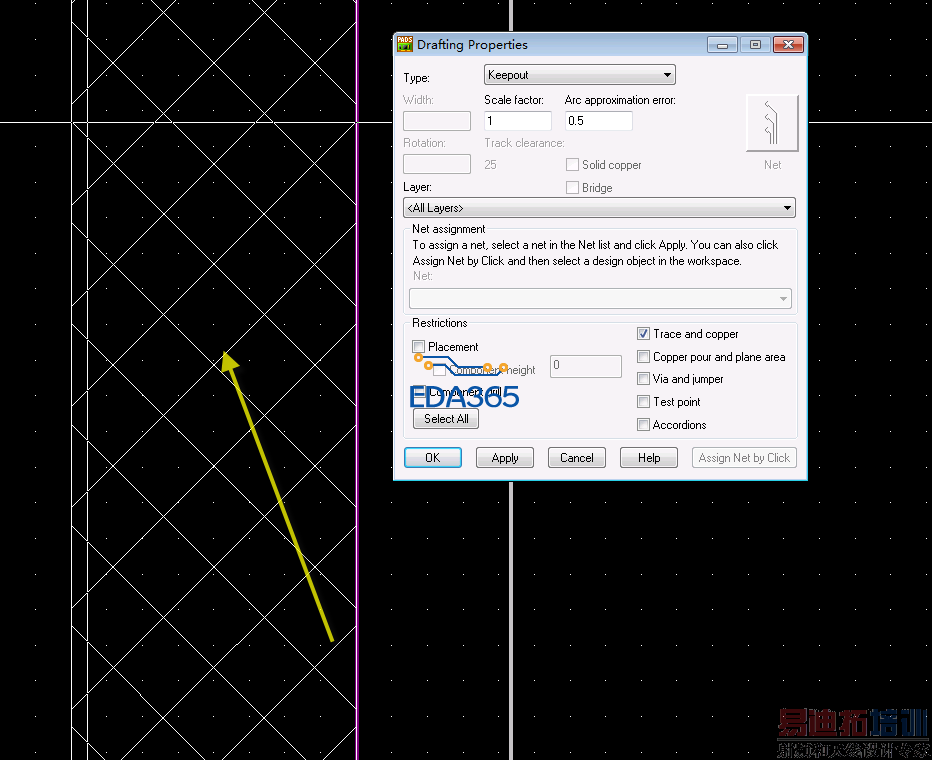

pads不设置允许布线区域，只设置禁止布线
例如我在不规则 板框的 四周设置 0.8MM禁止布线区域，那要怎么操作。
跟allegro不一样，allegero可以根据板框自动内缩0.8mm,但PADS要在规则设置里面把copper与outline的间距设为0.8mm
明白了，谢谢
我也学习了！谢谢@
dgwq 发表于 2012-12-13 11:04
