指教,走线走不过去,好像有什么东西挡住了,但是又看不到

录入:edatop.com    点击:

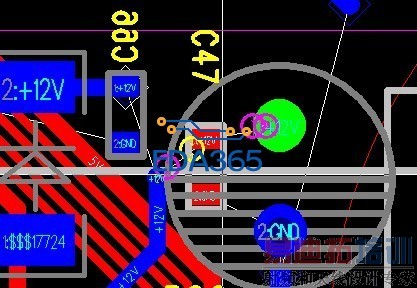

就是12V这条线往旁边的电容走的时候,而且旁边这颗C23电解电容的文字也不见了


复件 PZ4 V2.1 2012.12.12.rar

打不开

PADS9.3

这个地方有三个汉字:数码管。是TEXT属性,可能在这儿显示不出来,但是还占着地方,我们可以这样做来使得我们的设计正常进行:
在Select Mode状态下按鼠标右键,在Filter中只选择text。然后在我们现在走不通的地方选择,这时候什么都看不到,但已经选上了
“数码管”的TEXT,直接按键盘的删除键进行删除此TEXT就可以正常走线了。

楼上帮我回答了

感谢!

是不是用AUTO CAD画的结构图里面有这几个字啊

不客气呵,共同学习

应该是你把文字放在表层了,那样出来的是铜字,开了DRC你就走不过去。
