pads板层叠构在那修改啊怎么修改

录入：edatop.com 点击：

pads板层叠构在那修改啊，怎么修改

在线等待·

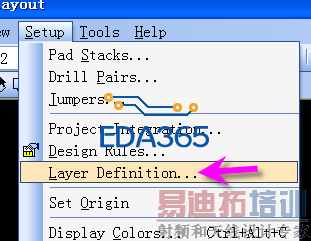

Setup-->Layer Definition 设置层数等；

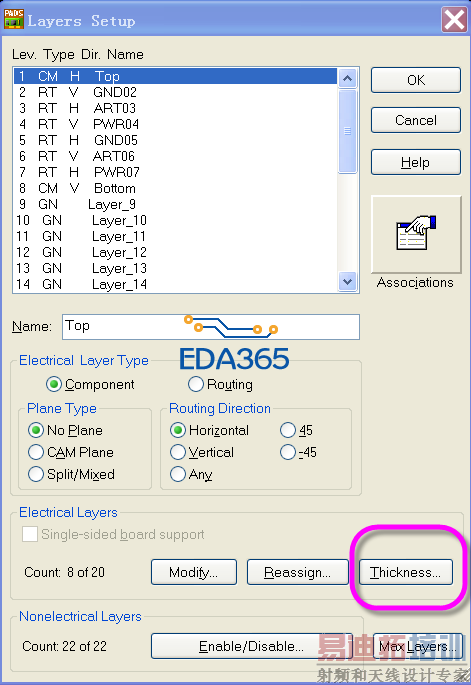

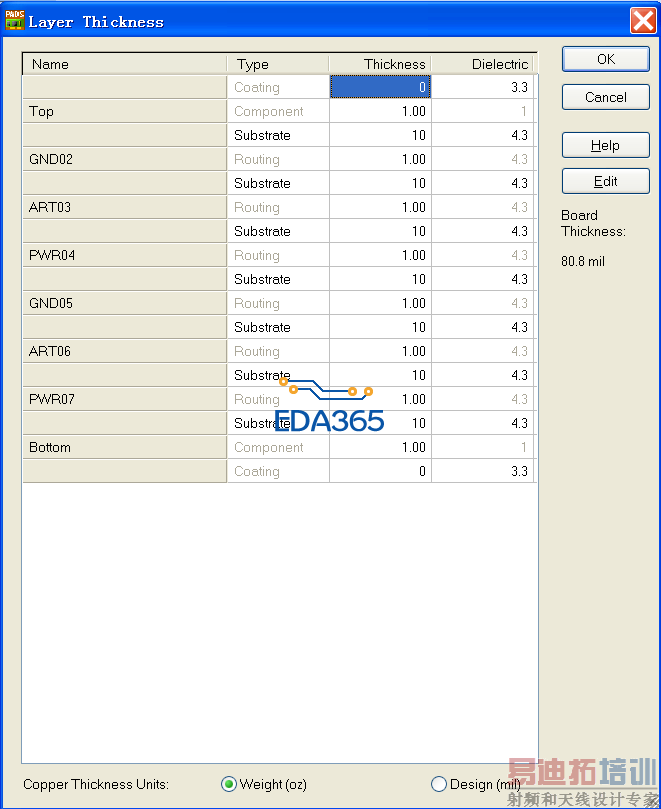

Setup-->Layer Definition-->Thickness 设置厚度。

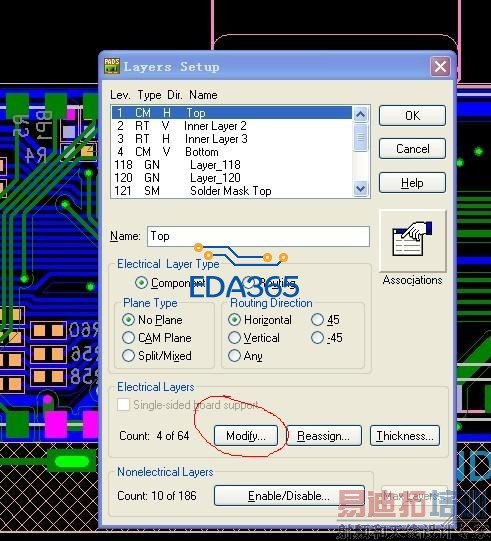

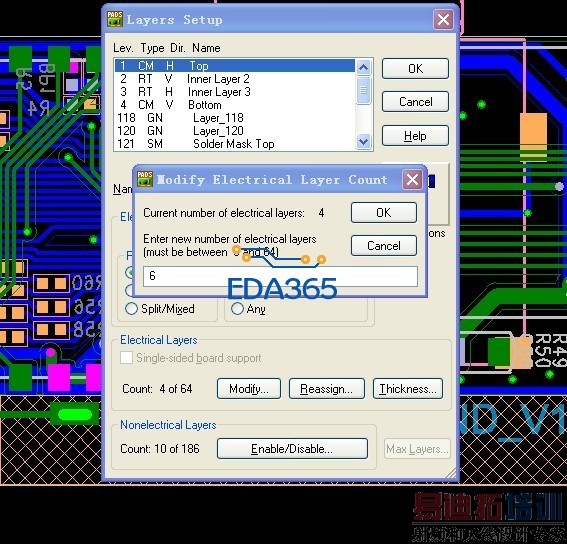

setup-layer definition-出现对话框如图1-1,画圈的那里点进去，出现图2，那个6的意思就是设成6层板，你想设成4就改4.

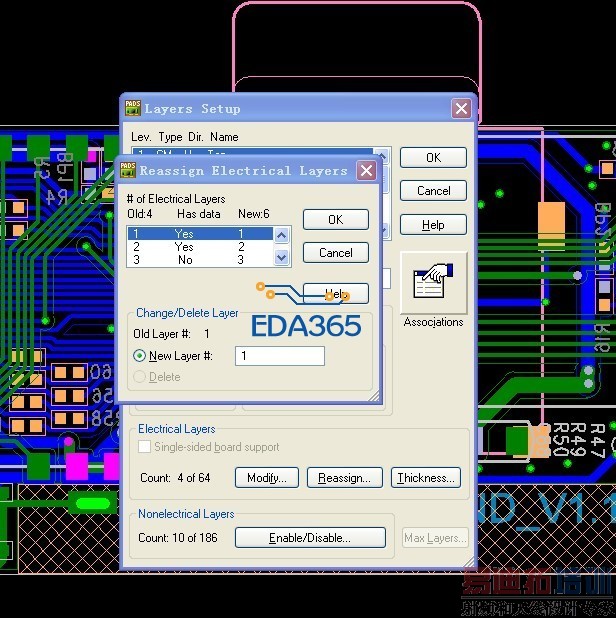

如果是设成6层板的话如图3，NEW LAYER的意思就是把你设的6层板的每一层命个名，比如TOP LAYER2 LAYE3 LAY4 POWER 或者是BOTTOM 层。
