汽车LED照明系统的挑战和解决方案

一直以来，汽车的刹车灯、转向信号灯、倒车灯以及车尾雾灯都采用21W到27W、亮度为280至570流明的钨丝灯泡作为光源。车尾灯、泊车灯、车侧显示灯以及转向信号闪灯采用4W至10W、亮度为40至130流明的钨丝灯泡，汽车头灯则采用高亮度的氙气荧光管（HID）。但在汽车照明中，越来越多地采用LED作为光源。尾部中央高位刹车灯是最早采用LED的汽车灯。另外，在车灯市场上，其他车外照明和指示灯如刹车灯、转向信号灯以及车内照明灯都已改用LED灯泡。近年来，车外照明灯，如白天行车灯（DRL），以及车头近光灯都开始改用LED灯泡。预计汽车大灯也会很快改用高亮度LED灯。此外，在车身内部，一些车内显示器的背光也开始采用LED作为光源，如仪表盘以及TFT显示器。
汽车LED照明系统的优点

白光LED的色温约为6000K，视觉上几乎等同于自然光。由于人眼区分颜色的能力在自然背景条件下是最好的。在晚上，人眼只有在自然的色彩情况下，对景物或马路边沿才有很好的区分能力。

LED灯的平均寿命比钨丝灯以及高亮度荧光灯管长，而且更加稳定可靠。如可以减少出故障的几率，同时无需频繁地更换灯泡，省却了很多麻烦。而且采用LED可以节省更多的能源。LED灯外形更小，更容易装入灯座内，在占用更少空间的同时，更容易配合时尚的灯饰设计。更为重要的是，LED刹车灯的启动速度更快。LED刹车灯的点亮时间仅为50ms左右，比钨丝灯泡的启动时间快大约250ms，从而降低了被尾随车辆碰撞的危险。另外，LED是固态光源，可以承受更大的震动。

驱动LED灯的技术要求

由于LED的亮度与流过的电流成正比，所以需要恒定的电流源来驱动LED。在任何情况下，流过LED的电流要保持恒定，才能确保LED亮度的一致性。另外还需要在任何情况下都能将纹波电流控制在可接受的水平。所以说LED驱动器的设计属于电源转换电路设计，其特点是恒流输出而非恒压输出。

在LED驱动器设计中，必须增加阻塞电路，为防止电源反向操作提供保护。我们会遇到的另外一个挑战是要在汽车冷启动或负载断电的情况下确保LED能够正常工作。在正常操作的情况下，小轿车的电池供电电压介于9V与16V之间（例如12V系统总线），而大货车的电池供电电压则介于18V与32V之间（例如24V系统总线）。在出现负载断电或冷启动的情况时，电池的输入电压范围会与正常的范围有很大的出入。

在发电机运行期间，如果电池的供电被突然截断，此时发电机会继续发电，使用发电机供电的电容等用电部分就会出现电压突然增高的现象，如果不采取保护措施，将会损坏用电器。如果LED的驱动不是恒流驱动，LED的电流就会有所变化，造成LED的亮度变化，这就是为什么目前的汽车灯会存在闪烁现象。下面是一个负载断电测试的一个定义，用来模仿负载突断的一些情形。不同的汽车厂商采用不同的标准，因此负载断电测试的定义也各不相同，图1只是其中一个案例。

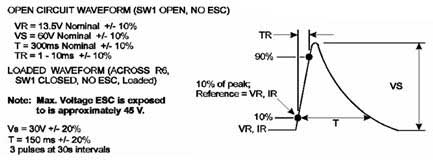

图1 负载断电测试的定义 [p]

尽管负载突降会造成负载电压升高，但大部分先进的交流发电机都配备了中央控制式负载断电箝位电路。12V总线系统的参考电平会被限制在35V到42V之间，而24V总线系统的参考电平会被钳定在50V到60V之间。

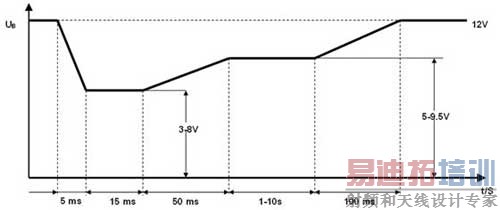

在天气寒冷的时候，启动装置会令电池供电电压大幅下跌，图2显示“冷启动”测试的典型波形。

图2 “冷启动”测试的典型波形

由于LED驱动器的输入供电端连接电池的输入端，因此像刹车灯这类涉及驾驶安全的汽车灯必须不受负载断电及冷启动的影响，甚至必须能够在这种情况下继续正常运行。在典型的情况下，12V总线系统的输入范围为6V到42V，24V总线系统的输入电压范围为12V到60V。

LED驱动技术

电阻限流是LED驱动方法之一，其优点是成本较低、设计简单；缺点是电流会随着正向电压和驱动电压的不同而改变，所以LED发出的亮度会改变。当电池电压比较高时，驱动的效率很差，因为此时大部分的功率会消耗在电阻上。此外，限流电阻会产生很大的热量，导致散热的问题。所以这是一个简单、但并不是一个最高效的方法。

第二种方法是线性稳流器，也叫恒流源。它的优点是设计简单、电流恒定；缺点是效率很低，而且随着输入电压的升高，线性芯片承载的压降也就越大，所以线性芯片也会产生很大的热量。但它改善了电阻限流方法中电流波动的缺点。

除了以上两种方法，还有一种开关电源式的驱动方法。表1是三种不同方法的比较，用开关电源作为LED驱动的方法具有很高的效率，而且电流恒定。由于开光电源转换器的效率较高，因此被越来越多的车灯生产商使用。其最大的缺点是设计线路要复杂些，而且成本相对较高。

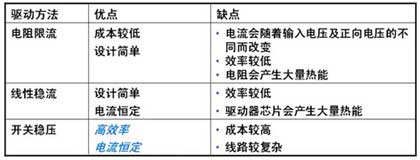

表1 三种LED驱动方法比较

用于高亮度汽车灯的升压/降压LED驱动器

汽车照明中为什么要用到升压/降压LED驱动器呢？这是因为电池电压是波动的，在电压波动时，我们需要保持流过LED的电流恒定，升压/降压LED驱动器可以确保无论输入电压高于还是低于输出电压，电流都能保持恒定。这保证了在负载断电和冷启动的时候，和安全有关的照明灯可以保持恒定的亮度。另外，多样化的LED汽车照明应用也需要不同的LED驱动器拓扑结构。部分汽车灯生产商希望能够有一个LED驱动平台可以适用于不同灯光系统的不同LED配置。升压/降压LED驱动器是大部分高亮度汽车灯光系统的理想驱动器解决方案。

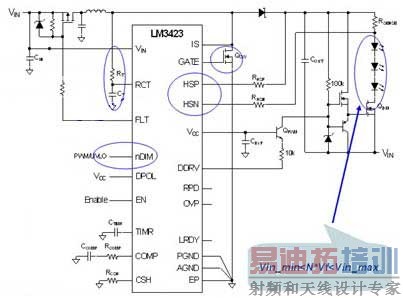

LM3423（图3）是NS公司一款升压/降压LED驱动器芯片，它不仅可以提供快速的调光控制、可靠的保护和故障显示等功能，还可以配置升压、浮动降压及浮动的升压/降压LED驱动器，满足不同的LED车载驱动的要求。

图3 LM3423升压/降压应用原理图

用于LED背光系统的升压LED驱动器

在一般的应用情况下，我们都会采用升压恒流LED驱动器驱动多串数量较多的LED，采用这种配置的LED背光系统可为汽车仪表板及导航系统显示器提供背光。另外，汽车仪表板显示器必须加设调光控制功能，以便控制LED背光灯的亮度。如在周围环境较光亮时可以调高亮度，而在周围环境较暗时，可以调低亮度，以防驾驶者的眼睛无法适应急剧的亮度转变，影响驾驶安全。此外，具有PWM调光功能的控制器必须具有很好的对比度，即具有很好的线性调整度。 [p]

PWM信号是串脉冲信号，我们可以通过切换电流开关来控制脉冲的发射，令LED发出超过100Hz的闪光，这样在视觉上我们就会觉得亮度已减，因为人眼会将亮度过滤/平均化。调光功能的好坏是通过调光的占空比来实现的，如果器件的占空比很小，那么调光的范围就会较大，具有更好的线性度。通常有两种方法：一种是模拟的信号调光，另一种是PWM信号的调光。由于模拟调光是通过改变LED的电流实现的，当LED的电流改变的时候，LED的颜色也会发生变化，所以我们通常会选用PWM调光作为亮度控制方法。采用这种方法时，LED要么导通，要么关断，不会使LED的颜色发生变化。

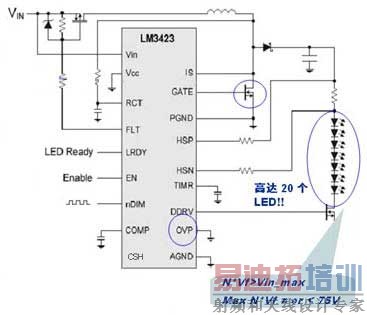

LM3423可支持快速调光控制以及“0”停机电流功能，适用于汽车导航系统显示器以及仪表板的LED背光系统（图4）。它可以确保流过每个灯的电流是一致的，在LED下方串接了一个MOS管作为调光控制的开关。其中，nDIM引脚负责执行输入欠压锁定以及PWM调光功能。每当输入PWM信号时，DDRV引脚便会驱动DIM N-FET，命令串联在一起的LED进行快速开关，以便控制亮度，调光控制频率可以高达50kHz。

图4 LM3423升压LED驱动器

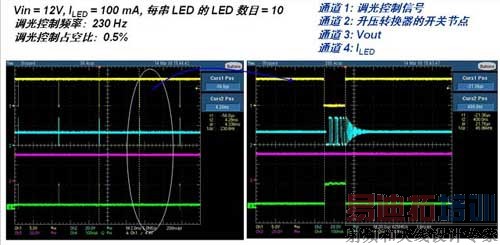

图5中展示的是调光效果对比，可以看到，在很低的占空比条件下，可以保持同样的开关，流过LED的电流是恒定的。图中显示的调光占空比是0.5%，输入电压为12V，LED的电流为100mA，驱动的数目为每串10个LED。这里的调光频率选择的是230Hz，当周围环境的亮度变暗时，汽车显示器的LED背光便会调低灯光的亮度。如果占空比很小，那么亮度就可以调得很低，在环境亮度很暗的时候，就不会觉得仪表盘的亮度很刺眼。

图5 LM3423调光控制效果对比

使用传统的升压模式的驱动器时会面临一个问题：不管控制器驱动工作与否，其输入和输出之间都一个通路，这种情况下，输入端的电池会对负载有个直流的通路，会造成漏电。当用于车载照明时，汽车在长时间不用的时候，有这个通路就会对电池进行放电。再次启动车辆时，就会发现电池没电了。另外一个问题是，输出端出现短路的时候，会对电池进行放电。即使主开关已经关闭，也不会对输出端的漏电产生影响。针对这种情况，要在输出端加入保险丝，防止出现短路。利用LM3423可以解决这个问题，有效延长电池的使用寿命。若LED串与地连接，形成短路，由FLT引脚负责驱动的输入端P-FET会随即被关闭，从而令输入路径成为开路，避免了漏电问题。
