一、概述

  当前,在各类刑事犯罪当中和机动车辆有关的案件为数不少,如交通肇事逃逸、盗抢机动车辆等等。如果在市区的重要道路及重点路段设立一个自动监控点实现对过往车辆的情况进行24小时不间断、全天候的自动记录,即安装公路车辆监测记录系统,则可为公安部门侦破案件提供重要线索与依据,并能有效地提高公安部门对机动车辆的管理水平。“道路智能卡口”系统的建设是各地创建平安大道、实现道路安全不可缺少的重要手段,也是当前各地公安交警部门创建“科技强警”示范城市的的一个重要举措。

      公路车辆监测记录系统利用先进的光电、计算机图像处理、模糊识别、远程数据访问等技术研制而成。系统对通过被监控路段的每一台机动车辆车辆全貌(颜色、车型、和车牌号)进行连续全天候实时记录,系统对抓拍到的的车辆图像进行动态布控,对非法行驶的车辆进行抓拍,并将车辆通过卡口监控点的时间、车速及车辆类型等信息一并生成数据文件保存,通过宽带网络将各个监控点的信息传送到远端的监控指挥中心,实现有机共享。

      本方案由CSST集团下属子公司安防销售(中国)有限公司为上海市浦东新区城市智能监控系统项目设计,它根据项目要求所提实际情况、本公司工程技术人员的实地考察,且结合本公司多年来从事安防监控的实践经验而设计的。

二、技术设计方案

      2.1系统组成

      系统从设备结构上分为路口前端监控系统和中心管理系统两部分,如图2-1所示,从逻辑结构上,由四个单元组成,前端摄像及辅助照明单元、图像采集及处理单元、传输单元及中心管理单元。

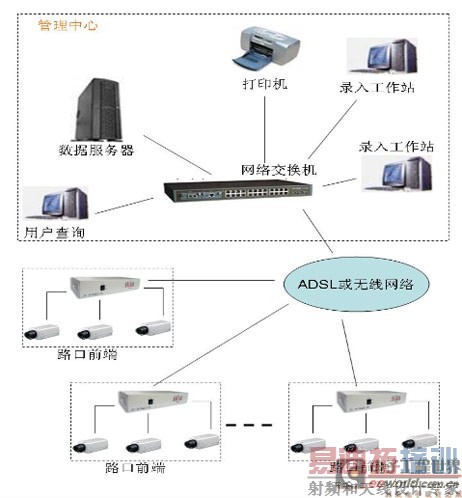

图2-1 系统结构图 [p]

 2.2前端摄像及辅助照明单元

      根据道路实际情况,前端摄像采用1/3''SonyEXviewCCD摄像(镜头为自动光圈、18倍光学变焦)对车辆的全貌进行监控,称为全景摄象机。单方向3车道以内(含),每个方向安装1台全景摄象机,分别用于拍摄车辆前部全景照片;单方向3车道以上情况,为取得好的图片效果,需增加全景摄象机数量。摄象机均安装于室外防护罩内。

      夜间光线不足时采用低功率的CDM灯或LED灯作为辅助光源进行照明,视现场灯光环境每车道配置1~2个辅助光源。

      本方案采用CSST旗下安防销售公司的红外重型智能变速云台、摄像机。

  2.3图像采集及处理单元

      该单元由1台视频服务器及相应的控制软件组成。控制软件包括图像采集处理软件及远程管理软件。

      本方案采用CSST旗下安防销售(中国)有限公司的视频服务器。

      2.4传输单元

      图片信息被存储在现场的嵌入式DVR内,数据将以循环覆盖的方式记录在计算机硬盘内,当需要查询或调出数据时,需采用宽带通讯网络回传数据,参考图2-4。

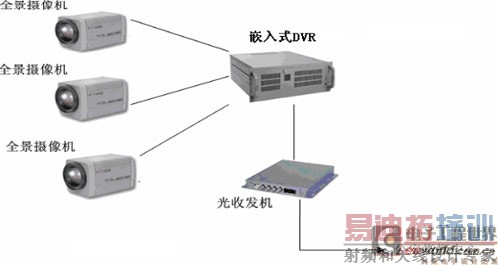

图2-4 路口前端工作站示意图(现场型)

      以上各个单元组成单机系统,即为路口监控工作站,每个监测点至少需要安装一套。
  2.5中心管理单元

      为了使指挥中心能够迅速获得各个前端监控点的报警信息,发挥指挥中心集中指挥、统一调度的功能,提高警力布防的快速性和准确性,所以有必要建立一套道路车辆监控系统管理平台。即在指挥中心设立一台中心数据服务器。指挥中心软件由控制软件、数据管理软件、设备监测软件等组成。各个用户终端分别具有相应的权限,均为公安网内的内部用户,实行分级管理。 [p]

三、设计说明

      3.1前端配置

      3.1.1前端红外重型智能变速云台、摄像机单元

      (1)红外重型智能变速云台

       采用安防销售公司的红外重型智能变速云台,全天候环境设计,高强度铝合金精铸外壳,抗冲击、防腐蚀,防护等级达到IP66,带雨刷功能,抗强风,运行平稳可靠,红外夜视距离大于100米,在夜间对被监控车道路面进行补光,可以获得如同白天一样的效果的车辆图片,如图所示。

      (2)彩色摄像机及镜头

      摄像机采用安防销售公司1/2''ExviewHADCCD摄像机。其水平清晰度为520,最低照度小于0.01LUX,另外还具有强光抑制功能,能够在夜间排除车辆前大灯照射对照片产生的影响,从而拍得清晰的车牌号码。镜头采用日本COMPUTAR公司的8倍(8mm-48mm)的手动变焦镜头,便于安装调试时获得最佳的取景范围。

      3.1.2图像采集及处理单元

      图像采集嵌入式DVR,所记录的全景图像分辨率不低于768×576像素点,全景图像应能人眼看清车辆类型、号牌、颜色和轮廓及装载情况。按每部车辆至少存贮全景图像1张计算,可储存至少150万辆车的图像,具体视当地车流量而定,一般情况下至少可储存半年以上车辆信息。当硬盘空间不足时,自动对记录时间最早的车辆信息和图片进行循环覆盖。

      3.1.3传输单元

      本设计不对传输线路进行设计,由用户提供光缆,为实现与监控中心通讯,每个监控点设计安装一对光纤收发器(10/100M自适应)或多路视频复用光端机。

      3.1.4抗干扰与避雷

      系统布线采用强弱电分离,在安装支架上加装避雷针,采用一点接地方式,接地电阻小于4欧姆,摄象机采用24v交流供电,配备视频防雷器。

      3.2指挥中心

      道路车辆监控管理平台是针对大中型网络环境下分散监控场所不同种类数字图象设备、安防报警设备集中监控管理的第三代视频与安防管理平台软件,是一种全数字化、基于网络和高度集中管理的新一代安防管理平台软件.可以对现场PC架构DVR、嵌入式DVR、DVS和网络摄象机等数字图象设备和报警设备的集中管理,除了传统网络视频监控功能外,增加中心集中配置、权限实时认证、流媒体转发、集中存储备份和WEB访问等网络专用软件,构建完整大型网络视频与报警管理平台。采用了J2EE、微核心加插件、WEBSERVICE、WEB2.0、O/RMAPPING、AOP、LDAP、SSO等先进技术和架构,软件更加稳定、安全、健壮、开放,能够满足当前邮政储蓄监控跨区域大中型网络视频与安防监控领域的各种需求和未来集成到行业大信息管理系统中的需求。
  该平台软件不同于第一代数字监控管理软件,只具备简单的网络分控管理,且各安防管理系统相互独立;也不同于第二代集中管理软件,虽然实现多系统集成联网管理,但系统架构不稳定,结合行业业务需求的扩展定制能力差.之所以在提出第三代视频与安防管理平台软件,是应为该平台软件除了具备第二代软件的所有基本安防管理功能外,更是大量采用了诸如J2EE、微核心加插件、WEBSERVICE、WEB2.0、O/RMAPPING、AOP、LDAP、SSO等大量在IT领域已经被证明成熟可靠的先进技术和架构,和已往的安防软件相比,系统更加稳定、安全、健壮、开放,最主要的是在当前网络监控客户需求快速变化的市场环境中,可以快速的结合行业客户业务需求定制扩展系统功能.是IT软件开发先进技术和传统安防安防管理软件的有机结合.目前该软件的部分技术已经在国内成功应用超过几亿路,已经成为国内许多数字图像和安防设备厂商的捆绑软件,已经被国内多家城市监控、银行监控和交通监控的联网试点项目中选中。 [p]

      大型网络集中监控管理平台包括应用服务类软件、C/S客户端和现场PC架构硬盘录像机软件三大类,每个规格软件基本描述如下:

      (1)应用服务类软件:

      Manager系统管理服务器软件:基于J2EE体系和WebSERVICE标准,,实现组织与角色管理维护,实现设备集中配置与维护管理、结合任务计划执行和调度、报警处理规则管理、报警获取与分发管理、电子地图集中配置管理、设备巡检和日志管理等功能。

      Web服务器软件:基于J2EE体系和WebSERVICE标准,为系统管理、流媒体、报警转发、集中存储检索等所有应用服务器提供统一WEB访问配置界面,为前端监控设备提供统一远程监视查询WEB访问界面。

      Medium流媒体服务器软件:用于客户端监控中心多客户端复用相同现场图像的流媒体转发管理和现场流媒体带宽限制管理,限制管理的策略包括路数、用户优先级和事件优先级等.

      Storage网络存储管理服务器软件:用于分散加集中存储的环境下按照管理中心软件设定的计划、策略执行高可靠性的图像集中存储、备份、检索和回放管理.

      Alarm报警转发软件:在中心监控管理软件设置下,统一快速接收现场设备报警信息并转发给指定的中心监控管理软件客户端,可以接入为后台运行的应用服务软件。为所有系统管理的监控设备提供报警接收转发服务和短消息报警、邮件报警等远程报警服务,可以接入短消息报警模块。

      Proxy视频代理服务器软件:为所有嵌入式DVR提供统一信息获取、转化和代理服务,便于监控中心统一接口管理。

      (2)专用C/S客户端软件:

      Monitort监控中心主控软件:主要用于接警,监控中心主控工作站内置程序,可以在系统管理服务器认证下访问监控所有现场设备,可以实现轮循预览、报警接警和报警处理、电子地图等功能.支持简单的矩阵解码卡输出控制。

      Matrix网络数字矩阵软件:主要用于实现控制数字矩阵控制主机内置解码卡和矩阵卡的任意分组轮循输出、手动切换输出和报警联动输出等功能,支持对其它标准客户端软解码VGA输出的协同控制。

      (3)现场接入服务器软件:

      DVRs数字硬盘录像系统服务器软件:基于PC架构的、功能齐全的数字视频录像与监控应用软件。
