贴片厂要的钢网文件在PADS哪里出
录入：edatop.com 点击：
谢谢啦

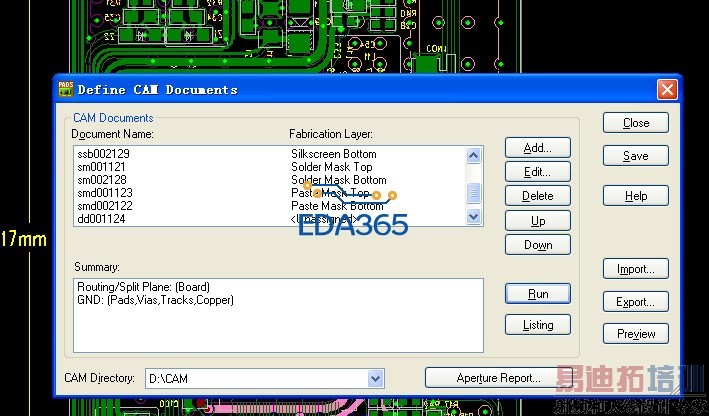

File-cam
File--Export--保存为DXF类型--选择flat--remove all--选择你要导出的层（top/bottom）--copper/routes/copper pour/keepouts 四项去掉勾选，选择OK。完成
楼上正解。
板子走线很漂亮哦
file -cam-paste mask top 和paste mask bottom
我们公司一般是等板厂回传贴片文件，在给贴片厂做钢网的，我们板子比较小，需要拼板，所以要按板厂回传的文件做钢网
有时候，让板厂加工艺边的，也是要等板厂回传钢网文件。
谢谢
