包地线怎么画，各位帮忙一下，急需
录入：edatop.com 点击：

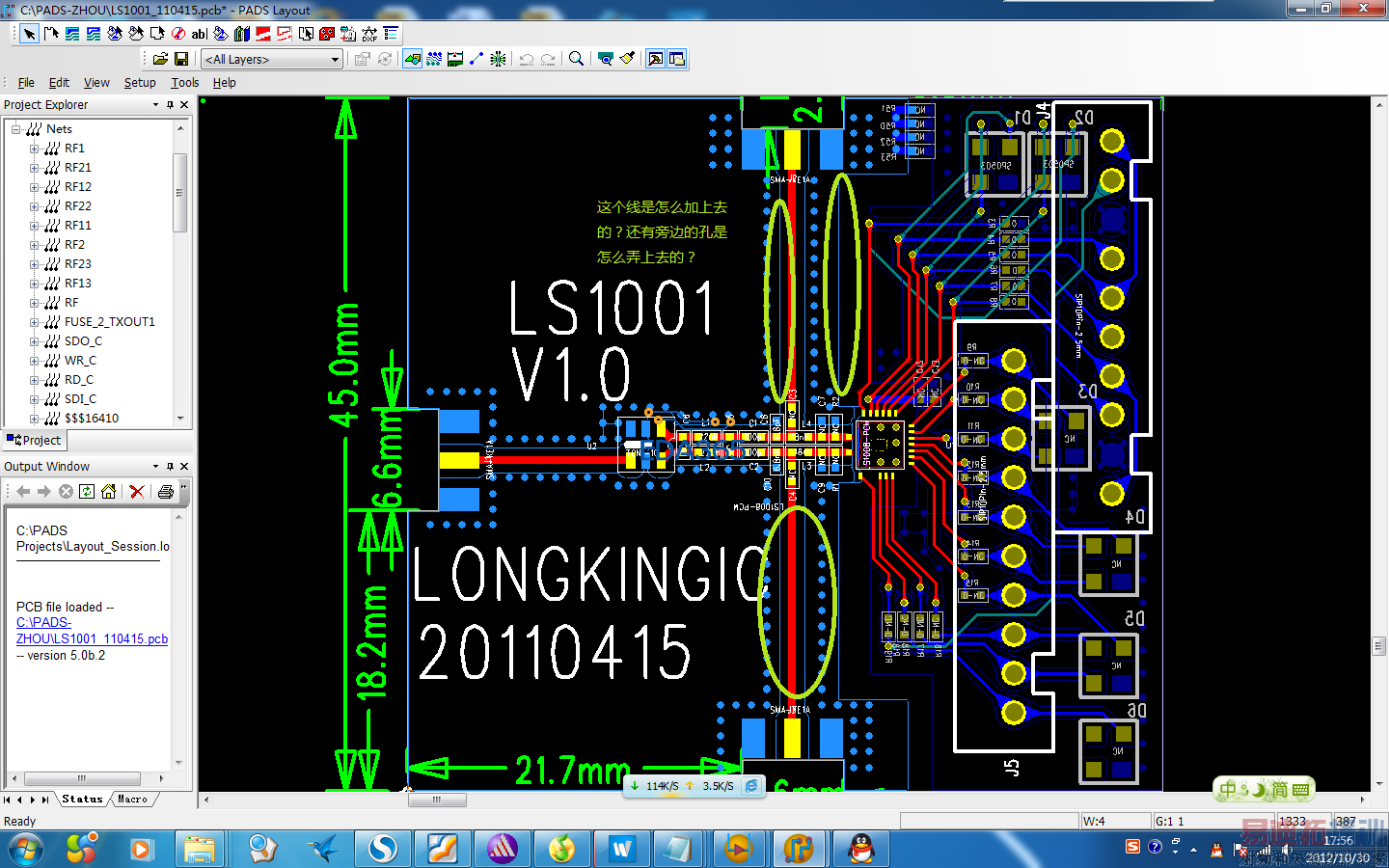

我不知道怎么画绿色的孔及连线
利用Copper Pour画一块铜 命名Net GND
包覆你的地

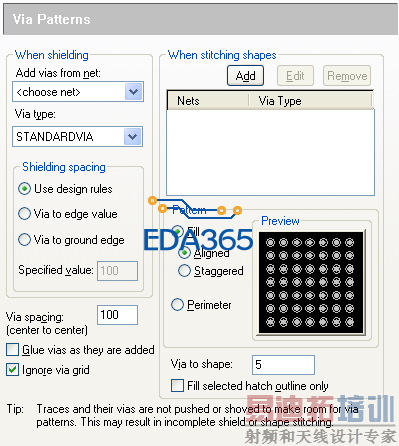

可以在这里设：
然后可以右键要保护的网络，add via sheild
还是不行，层定义均是NO plane ，无法split.我拿到的层定义也是这样的，为什么上图能画出啊。无法理解。
“还是不行，层定义均是NO plane ，无法split.我拿到的层定义也是这样的”
不关什么CAM PLAN NO PLAN层的事吧

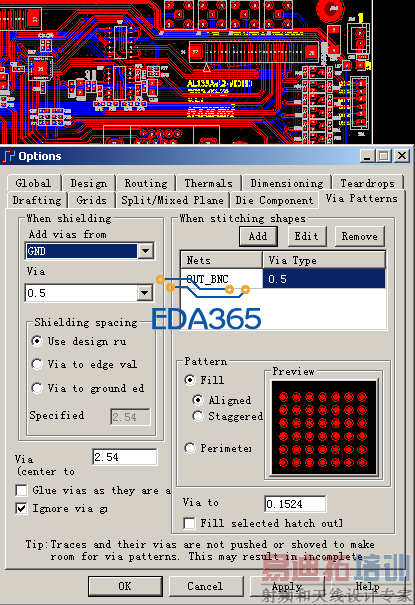

右边不是有个框吗？把你要加过孔的网络添加进去啊
zhengyu0099 发表于 2012-10-30 17:37
attachimg]61434[/attachimg]
我按照你的做了还是不行。[
