求助：PADS2005分开铺铜怎么设置

录入：edatop.com 点击：

pads2005分开铺铜怎么设置啊?就是我整了两个GND,一个GND和一个AGND。就是铺铜的时候不能一起铺上铜皮。

没人理啊

选择线框在铺就是了。

好像没有用呢

好像没有用呢？

D:我的文档My Pictures2.jpg

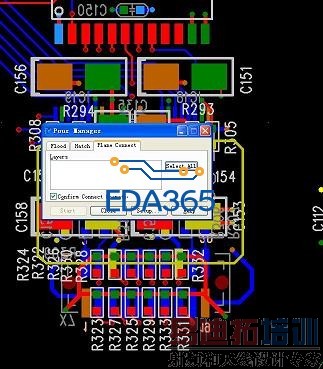

是不是这里要设置的啊？

选择了右击有FLOOD，点就行了。

谢谢已经解决了
属性下面，点OPTION进入，设置右下角Flood priority优先级，一个选择0（默认），另外一个灌铜选择1，然后分别灌铜即可。0为最优先级。

是的，要设置优先级的。

是这样设置的，还有个办法就是画铺铜外框时互不包含也可以各自单独铺成功。
