为什么两种网络铺铜.有一种可以显示另一种不可以显示

录入：edatop.com 点击：

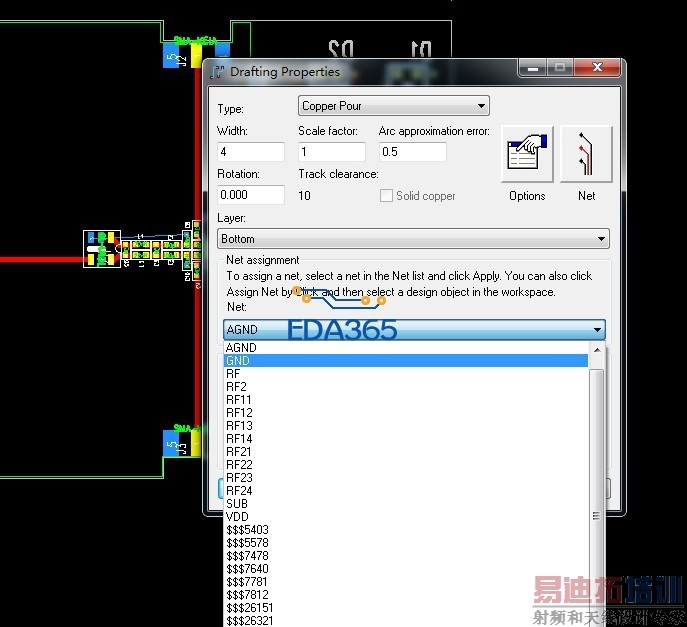

这是我设置AGND，下图变成GND是，铺铜后无法显示。
1、怎么知道一个pcb铺铜在那个层啊。
2、HAtch OUTINE 我的覆铜后却只是COPPER POUR

没太看明白你的意思

应该点击OPTIONS设置优先级吧
