根据规格书画封装时，XY坐标精度不一样

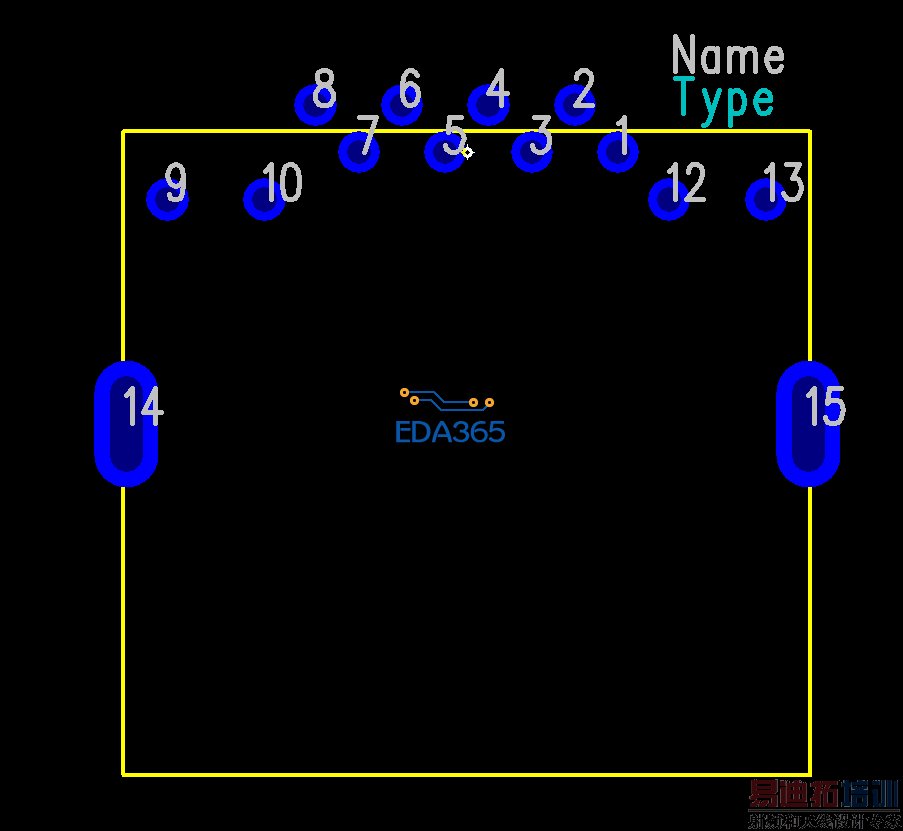

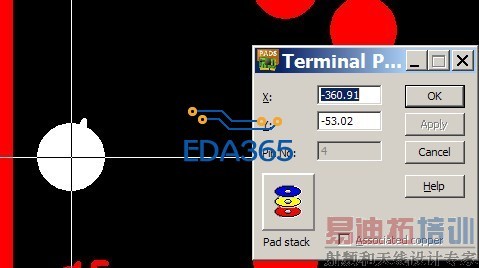

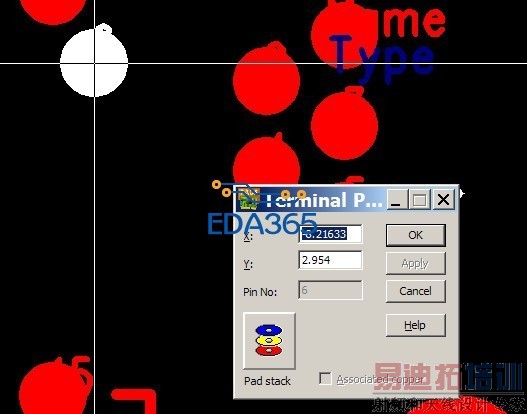

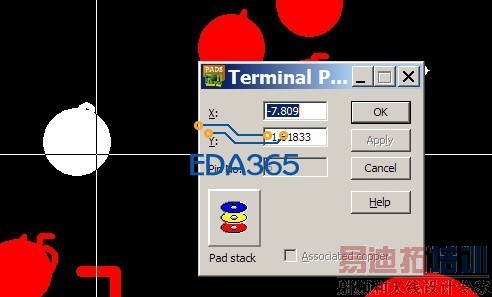

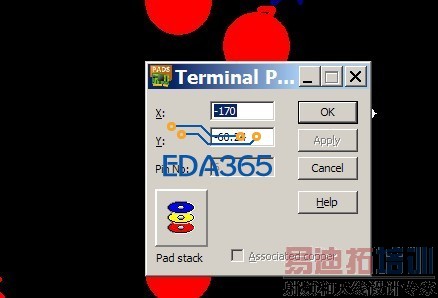

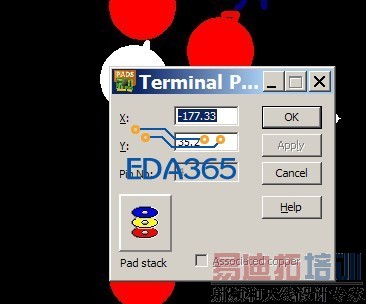

我根据RJ45的规格书在pads9.3里面来画它的pcb封装时，想要精确点儿，可是焊盘的X与Y的坐标精度（有效数字）不一样，想问问大家怎么解决这个问题，为什么会出现Terminal的x、y坐标精度不一样的情况？先谢谢大家了

高手哪儿去了

或者谁有沉板式RJ45 DIP90度的PCB封装，免得我一个一个画，型号XW-601-23H

把栅格换小点嘛

肯定是一样的，都是小数点后4位，可能是你x坐标第3、4位正好为0，所以省略了

怎么解决呢？

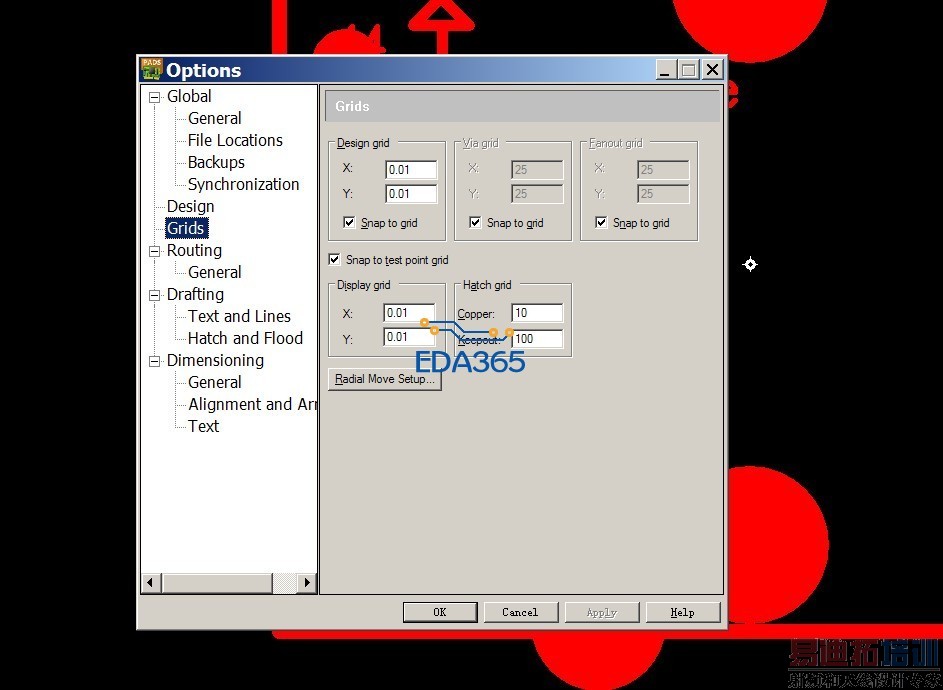

栅格都0.01mil了

hui_hui0228 发表于 2012-11-5 17:18

这个貌似跟规格书关系不大吧？现在是x.y坐标显示有效数字不一样的问题
XW-601-24-H 56S-LED8P8C-1X1 左黄右绿.pdf[/url]

格点改小一点呗，g0.01试试

hui_hui0228 发表于 2012-11-6 14:27

我还特地试了一下啊，你直接输入无模式命名g0.01，或者你输入g1看看呢，不过你输入g1后面应该就没有小数点了。我试是有用的，对于建footprint建议还是每个管脚算出输入坐标输入坐标比较准确。你这样移格点设的太小太小难免会有误差

hui_hui0228 发表于 2012-11-6 14:35

应该是小数点后面的数是一样的，负号不算，如果我说的几种方法都不是的话，那我也不知道你到底是什么情况了。

iisos 发表于 2012-11-6 14:16

PADS_Library.rar[/url]
