过孔开窗
录入：edatop.com 点击：
pads中，我想让某些过孔不覆盖绿油，也就是开窗处理，该怎么设置？
方法一: 设置过孔的 Solder Mask Top 和 Solder Mask Bottom.
方法二: 直接在 PCB 的 Solder Mask Top 和 Solder Mask Bottom 层上画 Copper.
方法一是不是只要用到这种过孔，那么就全部会开窗
是的.

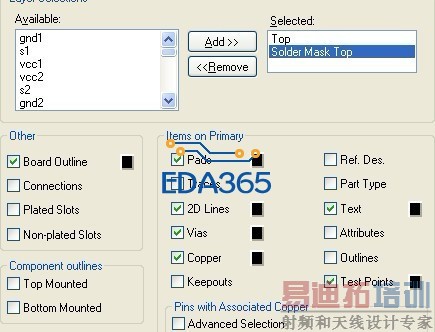

饭牛 发表于 2012-11-7 14:42 当然. 谢谢热心解答 好像只要在出gerber的时候把vias选上了，就算不设置过孔的solder mask也可以看到阻焊层。是这样吗？ 还有更简单的。就是让板厂给你开窗。自己回看结果就行了。省时又省力。
