一个关于铺铜放过孔的问题？
录入：edatop.com 点击：

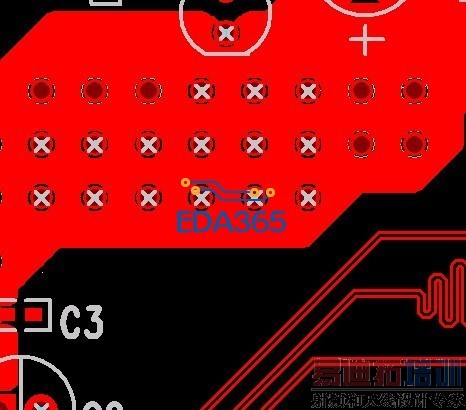

为什么我放的过孔会一些有花孔标志"X",一些又没有.都是同一个网络.
没遇到过，把层来回切换几次看看
这样不行
1是否在其区域内放孔,如果都是在同区内,还蛮奇怪的,
2是不是花焊盘没有显示出来?
设置这块铜的属性，里面有个via flood勾上就可以了，
不是啊,是有些能显示有些又不显示.
这样不行.
是不是过孔的properties中 有些过孔有勾选thermal这项有些没有才会这样显示
不是,如果不没有勾选thermal这项它会有一根鼠线显示连接.
楼主，你这是4层板子？2层板好像从来没有预见到，倒是4层板遇到过。
你确定是同类型过孔、层。
添加过孔时也出现一次！
对我这是四层的.
是啊
请问一下，这样多个过孔该如何放置，谢谢！
