一个画封装的问题?

录入:edatop.com    点击:

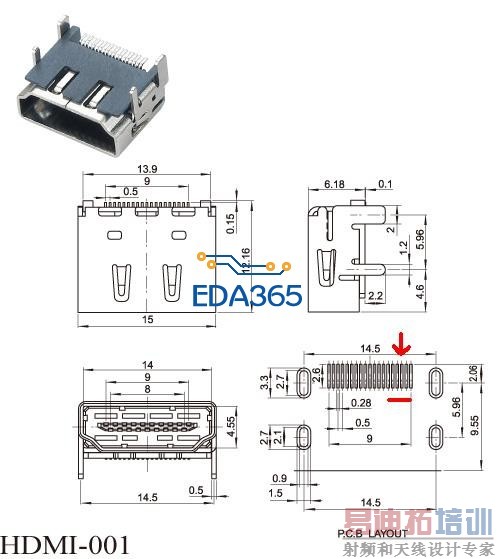

我想请问一下,就是画封装时将两个焊盘全部连在一起,并且和别焊盘间距要正常.各位达人都是用什么方法如图箭头指向那里.

不明白你什么意思,照着做不就好了

图片上不是有几个地方是两个脚焊盘连在一起吗

做封装时不要连到LAYOUT再定义网络相同不就连一块了,何必纠结呢

小弟认为封装就是封装,只需根据数据手册画就好,连不连在一起是layout工程师的问题。

你真的确定那几个焊盘是连在一起的,而不是图模糊之类的,感觉不是连在一起的

坑爹啊,这个是你图纸问题,我这个画过,HDMI接口而已

可能是图纸问题,我也觉得看不清楚.谢谢你们的解答!

HDMI 高清接口

7楼说的对呀 哈哈

是图纸的问题,麻烦大家了。

这个问题还是问题吗?!

你能帮我解答吗

楼上已经说过了,按照推荐footprint来做,呵呵,我想也是的

做了一个,请各位指导,谢谢
HDMI_001.zip
HDMI_001
