各位老师，能不能帮我看下这个问题，为什么这个PADS文件无法修改颜色？谢谢

这个文件是用protel99保存的,然后再用pads9.5直接导入并保存的(因为我PROTEL用不习惯),我上传了这个文件是 PADS5.0版本的ASC,请大家帮我看看,为什么这个文件打开后所有的PAD都显示一个颜色,并且不是我所设定的颜色呢?反正看上去怪怪的,以前有转换软件转换时虽然有时候会出现一些错误,但是不会像这个样子,还有铺铜也是一样颜色,总知所有的颜色设置都无效，这是为什么?非常感谢大家帮我看看，谢谢
颜色设置除了线路有效外，PAD,过孔，铜皮全都都无效，我试过，只要删除所以网络后就能够正常显示颜色了，但是我的网络也没发现什么问题啊，还请高手们帮帮忙看看，谢谢了！



ATJ1.3pads5.0.rar

可以呀。我就可以修改呀。

请问您用什么版本呢，我的确修改不了，难道是我的软件有问题吗？

開啟 View---Nets
將左邊view list選項取消勾選
就可以啦

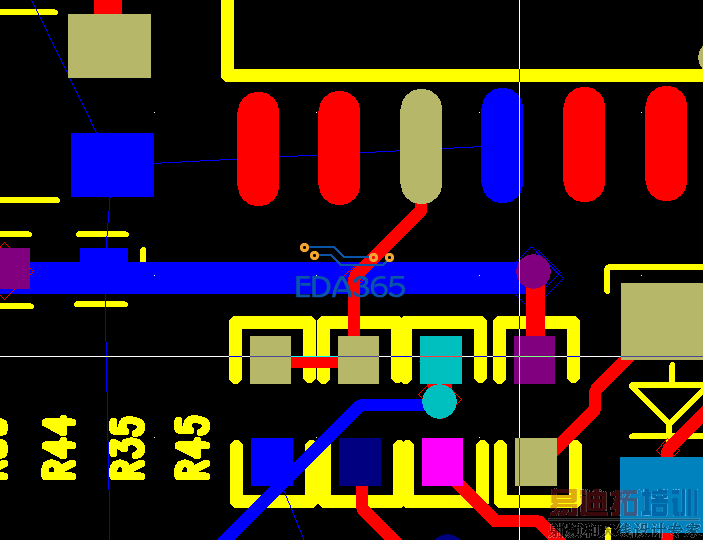

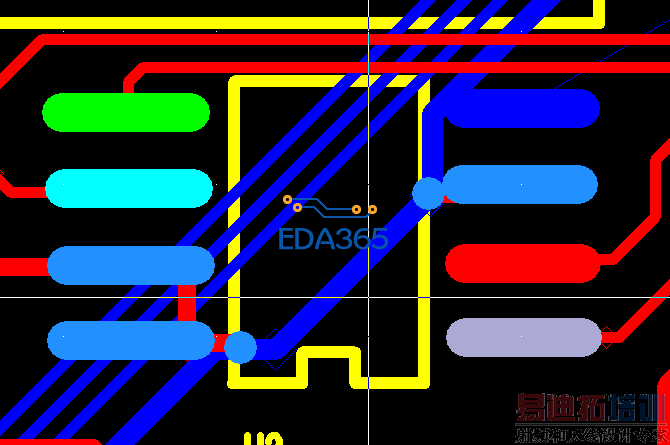

我刚打开数据，可以直接修改的哦。
我用的是9.5.

ctrl+ alt+ N

如果我没记错的话！是你的系统打了某一个补丁导致的！这个补丁是：Microsoft Visual C++ 2008 Service Pack 1 Redistributable Package MFC 安全更新（KB2538243）。

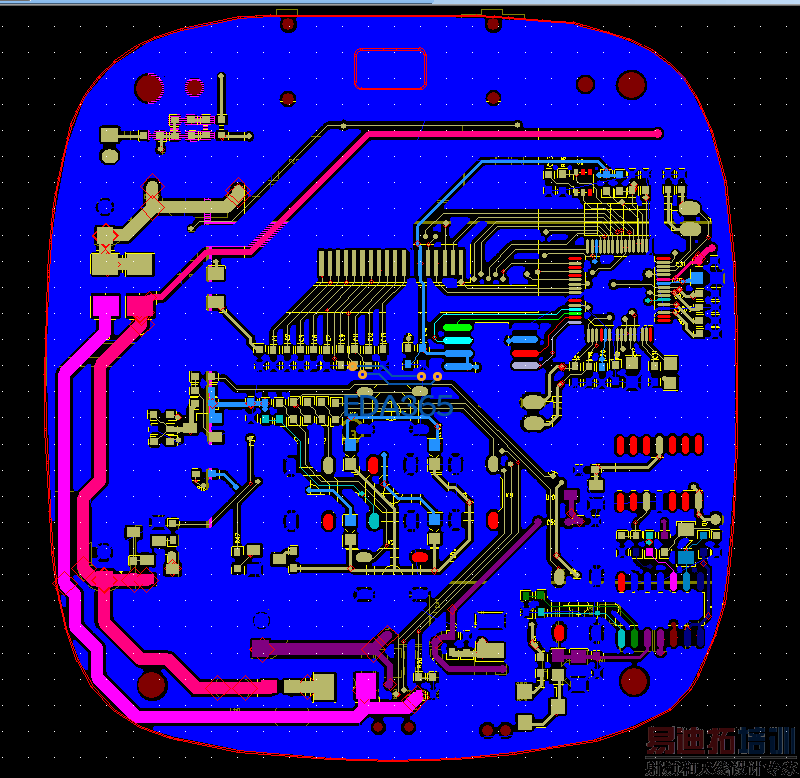

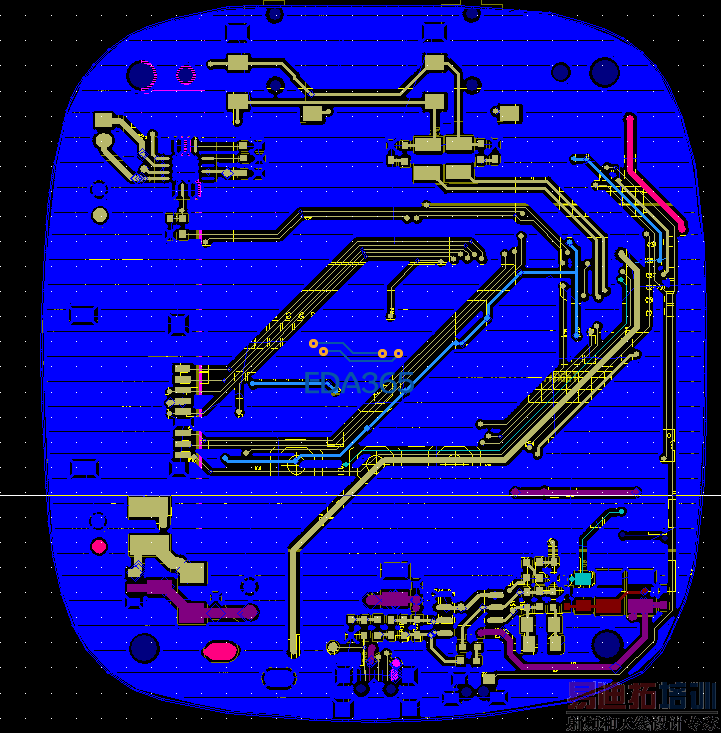

还是不对啊，您看下您的截图，除了地线外，其它PAD和过孔都是灰色，而设置应该为红色或蓝色啊，如果您把铺铜打开的话就可以很明显的看出来了。

但并不是打开所有的PROTEL文件都会有这个问题哦，我这个文件是抄板软件输出的，然后用AD6生成了网络并保存的，然后再用PADS9.5打开的，好像只要是用了这个步骤的这类文件打开都会这样。另外我试了好几台电脑，9.3和9.5都测试过，结果都是一样的。

这个我没有勾选，这个如果勾选的等方面线路也会是同一个颜色的，我这个问题是线路可以改为为颜色，只有PAD和过孔还有铜皮都是灰色，除了直线外，其它的设置任何颜色都是灰色，如果您把铺铜打开的话就可以很明显的...

samhuang 发表于 2012-11-12 15:29

samhuang 发表于 2012-11-12 15:44

哦，你说道这个PCB是你转换过来的，我就明白了！你把所有的网络选中，然后view nets，弹出一个对话框，两列，把右边所有网络选中，remove 即可！

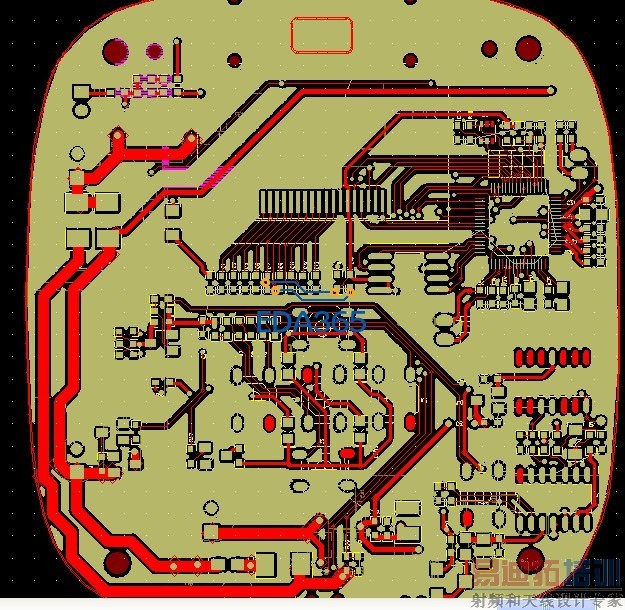

但是您看下过孔显示是不是与正常的PCB文件不太一样呢？正常的应该可以显示孔和孔环的，这个就显示灰色的一片

谢谢dzwinner老师指点，同时谢谢各位老师们的指点，小弟感激不尽，问题已经解决了
