制作PCB封装时 怎么将丝印修改在skilltop 而不是top层?

录入:edatop.com    点击:
在做封装时 ,想给pcb封装画个外框丝印,在画着的过程中发现外框丝印是在TOP层 ,如何更改为丝印层?

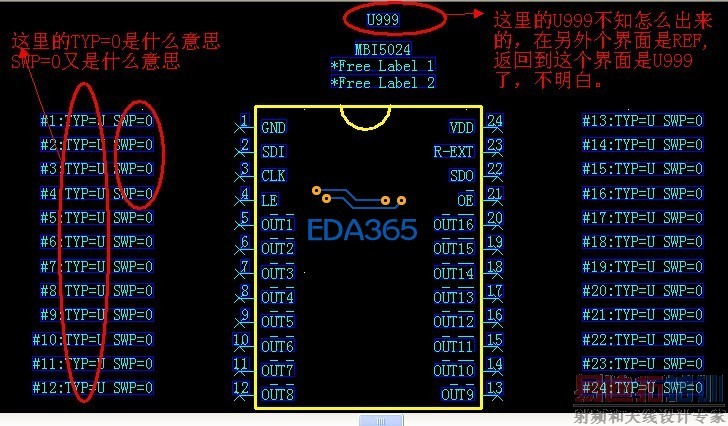

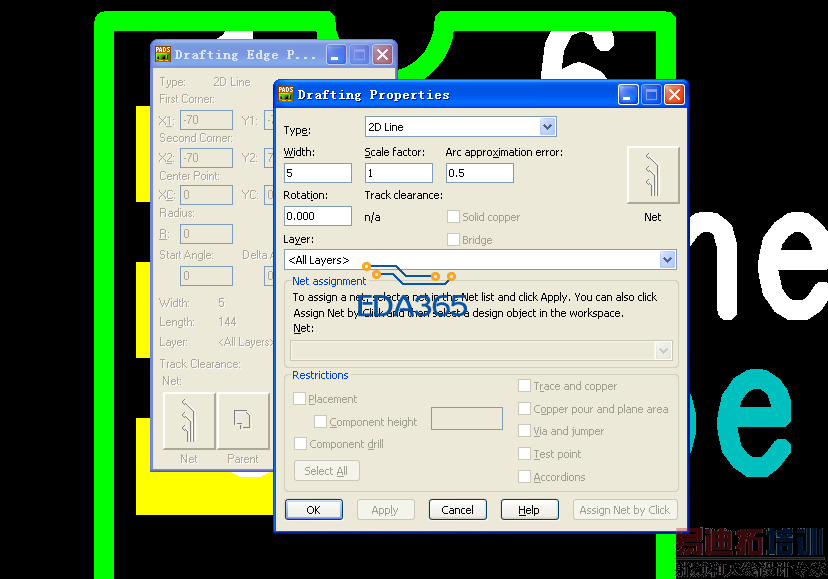

右键选择anything,双击这个丝印,选择下面parent------见下图

除了这个方法 还有其他的吗?还有想问下如何像AD9那样按快捷键shift+s就能仅仅显示top、bottom层等?

pads中要想显示关闭哪一层只有在颜色设置里关。

两层板Z 1 2
四层板Z 1 4
几层板...同理...
注意空格

道理都差不多,只是设置的不一样而已!

画PCB封住时 为了给封装加个1引脚的识别,一般都在丝印外框的上边框上的中间处加个半圆,想问下这个半圆怎么画的?怎么去控制,为什么我画半圆时,半圆的方向不好控制,而且必须要将半圆画成闭合回路时,半圆图形才出来,为什么?

先把一条直线分三段线,绘画图形选择Path,选中间那条Pull arc

hui_hui0228 发表于 2012-11-13 13:34

对对就是那样

讲实话你的软件基本基础好差哦,多看下教材你这问的他全有呢。买本最基础的书看下吧

额 ,书确实是没有买,因为觉得即使是买书了,也未必能在书中找到答案……

《PADS2007原理图与PCB设计》这书上全有是软件最基本的介绍,你可以看下。

其实在做封装时,丝印无论是在top还是在silktop,最终出来的gerber文件效果是一样的
