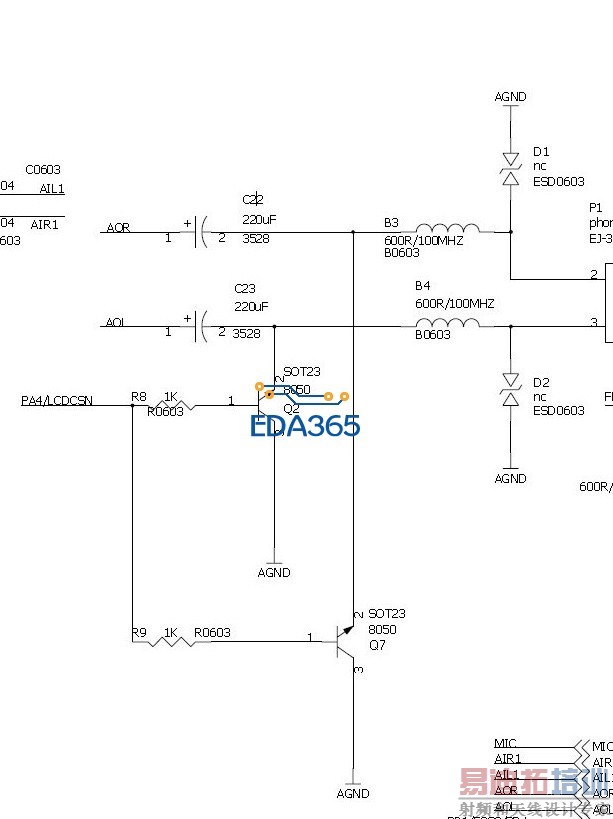

如图，求解

无解
交流可以直接加进来放大，但要注意静态工作点，一般都有电容隔离
B3B4应该是带通滤波吧

三极管可以直接放大！

这三极管不是放大的，是拿来静音的。另外B3和B4是防电磁干扰的，通常有FM模块才用B3/B4.。另外弱弱的问一句，你这个MP3/MP4的原理图吧。RK NANO的？

看起来是蓝牙的感觉？！

应该是防电磁干扰吧！放大的时候注意加上滤波电容。

B3、B4是铁氧体磁珠，是用来滤除高频干扰的。

这就是RANANOB的FM模块，请问具体怎么分析的，怎么看着像是放大，你怎么知道是做静音的，B3B4是怎么实现防干扰的？

请注意三极管的E极直接到地，C极也没有串电阻，SO！当B极为高的时候，三极管C极就直接对地了，音频自然不能传出去了。静音效果就达到了.....至于B3,B4，因为FM模块的天线其实是地线的一截..而FM的频率是比较高的，所以对于FM的信号来说，B3B4的电阻就比较大了，信号自然过不去了，或者说过去也很弱了（基本忽略）。而有趣的是音频的频率比较低（2020KHz），这个对于磁珠来说，直接pass...那样子，电路就实现我们想要的功能了.....PS：磁珠你可以看成一个电感，同交隔直...

但是后面为什么接了耳机，怎么会有声音信号呢，

认真点看完，我上面有解释的。

你真牛！电感通交隔直？

是C极对地啊

打错了，失礼失礼 应该是同低频隔高频.....简单的低通电路
