安装孔接地检测未连接

录入:edatop.com    点击:
画完一块pcb,里面有一层铺地,但是做检测的时候提示安装孔未连接上地

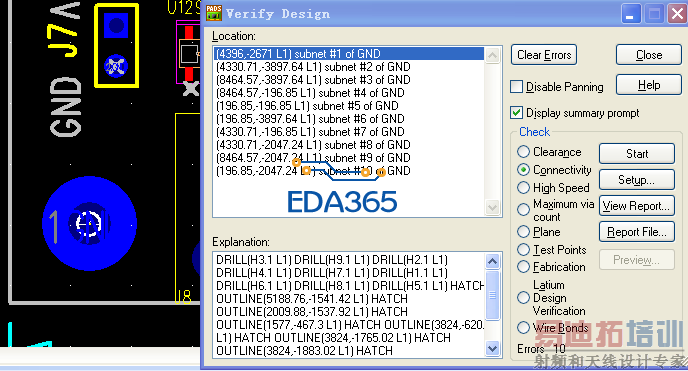

图片在附近
请问这是怎么回事?

到library--Plated勾選
但這樣孔會渡銅

查看copper pour有无包覆过孔
另外灌铜是否包覆,到option查看是否有选择Flood over
最笨的方法 把GND NET的TRACE && VIA通通砍掉
然后重新画Copper pour
添加自由过孔

慢慢查找你整个板子上的地有没有连成一片形成回路!

过孔最后在工艺上会做成阻焊,所以想在安装孔上要区别它
过孔在检测报告上都不会出错,就是安装孔(焊盘形式)出错,未能连接到地
Flood over是什么意思?我已经勾选上它,还是一样出错?

应该是你的安装孔的封装没有做好,有问题,仔细检查一下吧!

这位仁兄真是可爱
不过你的问题 我有点雾里看花
如果可以的话 寄你的档案给我 bobtraveltous@hotmail.com
我帮你看看 你也给我您的E-mail ,好回寄给您
那如果公司有保密协议,您就不要寄
加油 快点找到您出现的问题

谢了!已经解决,是封装做的有问题,也谢谢楼上的提醒!

漏掉最基本的问题,呵呵,看来得先从最基本处查起了
