一款可快速判断电机绕组的电路设计

录入:edatop.com    点击:

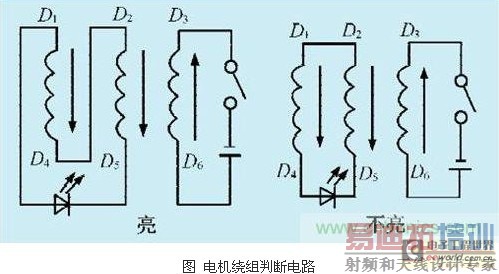

判断三相电机绕组及其首尾的方法很多,如用发光二极管来判断,简便易行,安全迅速。判断连接电路如图1所示。

  (1)同相绕组判断:将两节电池串接,再按极性和发光二极管的一极相接,另一极和电机的任一抽头相接,其余抽头分别和电池的另极触碰,发光二极管亮者为同相绕组。

  (2)绕组首尾判断:先把电机任意两相绕组的一端相接,另两端和发光二极管的两极相接,剩下一相绕组的一端和电池的负极相接,另端和电池的另极触碰。接通瞬间,若发光二极管亮,则电池正极、发光二极管的负极和发光二极管正极所接绕组的另端,同时绕组的首或尾,一次判清。若不亮,可改换电池的电极或绕组接头再试,若怎么改接发光二极管都不亮,应检查电池、发光二极管和各个接头到亮为止。
