SSPA电源工作状态远程监测系统设计

固态功率放大器SSPA(Solid State Power Amplifier)具有体积小、重量轻、工作电压低、稳定性高等优点，被广泛用于各个领域中，在通信系统中也占据着越来越重要的地位。固态功率放大器需要将多路功率器件进行合成，这就需要多路电源进行稳定供电，在工作中需要对每一路电源的工作状态进行监测，主要监测电源的工作电流。对固态功率放大器工作时的电源工作状态进行监测，并通过网络发送至远程主机进行分析和处理，以确保系统能够正常工作。
1 系统硬件结构

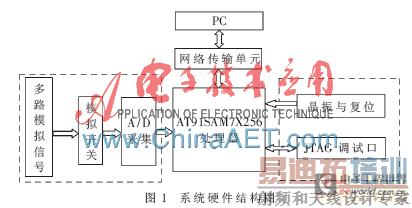

SSPA远程监测系统由电源模块、模拟开关、嵌入式处理器AT91SAM7X256和DM9161网卡等构成。多路电源的工作电流经过电路转换为电压，输入到系统中，系统通过模拟开关的切换实现分时采样，得到137路电源的工作电流数据，并将数据打包，然后DM9161通过网络将数据发送至远程主机，实现了远程采集和监测功能，当采集的工作参数超过设定值时实现报警，确保系统工作正常。监测系统构成如图1所示。

2 系统软件设计
2.1μC/OS-II系统移植
μC/OS-II是一个优秀的嵌入式实时操作系统，应用中首先应完成系统的移植。所谓移植，就是使一个实时内核运行在某个微控制器或微处理器上，并对与处理器相关的代码进行修改。系统移植主要包括以下几个内容：
(1)在OS_CPU.H头文件中完成配置和定义。其中主要包括与编译无关的数据类型的定义；OS_ENTER_CRI-TICAL、OS_EXIT_CRITICAL、OS_TASK_SW 3个宏的定义，这3个宏定义分别表示进入中断、退出中断和任务切换；还需要完成堆栈生长方向的定义[1]。
(2)编写OS_CPU_C.C，其中主要的工作是编写6个C语言的函数。其中OSTaskStkInit()是任务堆栈初始化函数，这是进行移植时必须重视的函数，其他5个函数都是Hook函数，供系统内核扩展。
(3)编写OS_CPU_A.ASM，主要需要编写3个汇编语言函数，分别是高优先级就绪任务启动函数OSStartHighRdy()、任务级的切换函数OSCtxSw()和中断下的任务切换函数OSIntCtxSw()[2]。
2.2 uIP网络协议移植
uIP由瑞典计算机科学学院(网络嵌入式系统小组)的Adam Dunkels开发，是一种免费的、可实现的、极小的TCP/IP协议栈。它可以看作是一个代码库，通过一系列函数为系统底层和应用程序之间提供通信，对于系统本身，它内部的协议是透明的，提高了协议的适用性[3]。
uIP使用前需要进行移植，移植的主要内容就是修改网络驱动部分的内容，包括以下几个步骤：
(1)编写EMAC网络接口库，该库文件中主要提供了一系列对ARM控制器中EMAC接口进行操作的函数，控制器对网卡的操作都是通过该接口进行，包括了EMAC模块的初始化工作以及与网卡芯片的通信函数等。
EMAC_Init(AT91C_ID_EMAC,MacAddress.addr,EMAC_CAF_ENABLE, EMAC_NBC_DISABLE)；//初始化EMAC接口
……
(2)编写网卡芯片DM9161的驱动程序，包括了DM9161的芯片初始化以及数据发送和数据接收操作等。
MACB_Init(pMacb, BOARD_EMAC_PHY_ADDR);
//初始化DM9161
……
(3)完成本系统uIP的配置选项，包括数据存储方式、缓存区大小、IP地址、MAC地址、默认路由、子网掩码、uIP 1 s时间所需要的中断数和一些基本数据类型的定义，以及最大连接数、数据包长度以及应用层协议的支持等[4]。
(4)编写应用层函数UIP_APPCALL，uIP协议在接收到底层数据之后，需要上层函数处理时，会调用函数UIP_APPCALL。本系统中通过使用宏定义#define UIP_
APPCALL sample_appcall将该函数定向到sample_appcall。该函数通过查询当前状态来实现各种处理机制。当远程主机建立一个连接后，初始化缓存区给当前连接使用；有新数据到达时读取数据包，分析数据包的信息后，返回给远程主机所需要的信息。当连接轮询次数达到设定值时，中止当前连接，当远程主机发出断开连接命令或连接超时后，断开当前连接[5]。uIP协议栈通过调用该函数实现网络数据的收发。
2.3 系统任务设计
系统的实际任务有启动任务AppStartTask()、AD采集任务AD_sampleTask()、网络主任务Network_MainTask()、网络周期任务Network_PerioTask()及网络数据包接收任务Network_PollTask()，其优先级从高到低。
AppStartTask()是在开始时启动其他任务以及在系统运行时通过LED" style="color:; text-decoration: none; font-weight: bold; ">LED灯指示系统是否正常工作。AD_sample-
Task()是采样任务，负责各监测点数据的获取和处理工作。Network_PollTask()、Network_MainTask()和Network_PerioTask() 3个任务是网络部分的内容，并且使用一个信号量pNetwork_newdata来实现任务之间的通信。
数据包接收任务Network_PollTask()是3个网络任务中优先级最低的一个，负责监听在指定的端口上是否有连接请求或数据请求，当一个新的请求到达该监听端口后，该任务将收到的数据包缓存到uip_buf中，设置数据长度变量uip_len，然后该任务会发送一个信号量pNetwork_newdata给网络主任务Network_MainTask()。
网络主任务Network_MainTask()是网络任务中优先级最高的，完成网络数据处理并向应用层分发。平时一直处于挂起的状态，当收到数据包发送任务发送的信号量之后，该任务调用函数uip_process()处理数据包信息,根据不同信息完成数据包的发送，然后继续被挂起。
Network_PerioTask()则是周期性运行的任务，其优先级处于另两个任务之间，用于对连接的管理，处理连接超时数据包重发。这3个任务互相协作，实现了网络的通信[6]。
3 上位机设计
上位机部分是基于VC6.0编写的，主要运用网络套接字和多线程编程技术等实现。上位机运行时，首先读取注册表中保存的设定值，然后对保存的指定IP的指定端口发送连接请求，连接建立后，向下位机发送数据请求包，并且在主线程之外创建一个接收线程，接收线程通过Socket套接字接收上传的网络数据，主线程中实现各个监测点的数据显示以及报警信息等，并可以发送相应的功能命令给下位机，以达到一些简单的控制功能。上位机运行界面如图2所示。

本系统实现了μC/OS-II操作系统和uIP网络协议的结合，并运用到电源监测系统中。本系统经调试，软硬
件工作均正常。实际运行结果证明，本监测系统在稳定性和实时性方面都有很好的表现，完全适用于实际系统的应用。随着嵌入式技术以及网络技术的发展，未来数据监测系统的发展和应用将会有更大的空间。
参考文献
[1] 邵贝贝．μC/OS-II—源代码公开的实时嵌入式操作系统 [M]．北京：中国电力出版社，2001．
[2] 赵伟国，李文军，梁国伟．实时嵌入式操作系统μC/OS-II 在AT91上的移植[J]．中国计量学院学报，2005，16(2)：137-139．
[3] DUNKELS A．The uIP 1.0 reference manual[D].Swedish：Swedish Institute of Computer Science，2006．
[4] DUNKELS A．uIP-A free small TCP/IP stack[Z]．2004．
[5] 张永涛，黄丹丹，李欧．uIP协议分析及其应用[J]．信息工程大学学报，2006，7(2)：147-149．
[6] 刘春风，张代远． 滋C/OS-II下协议栈uIP的移植与应用[J]．计算机技术与发展，2012，22(9)：143-145．
