水泥电阻知多少？水泥电阻基础知识小常识

陶瓷绝缘功率型线绕电阻，常被人称作水泥电阻。它广泛应用于计算机，电视机，仪器，仪表，音响之中。

　　水泥电阻器采用电阻丝绕制，一般功率大，外形尺寸也较大。因此，从它的外形结合功率及型号可以很容易判别出来。功率上它分为

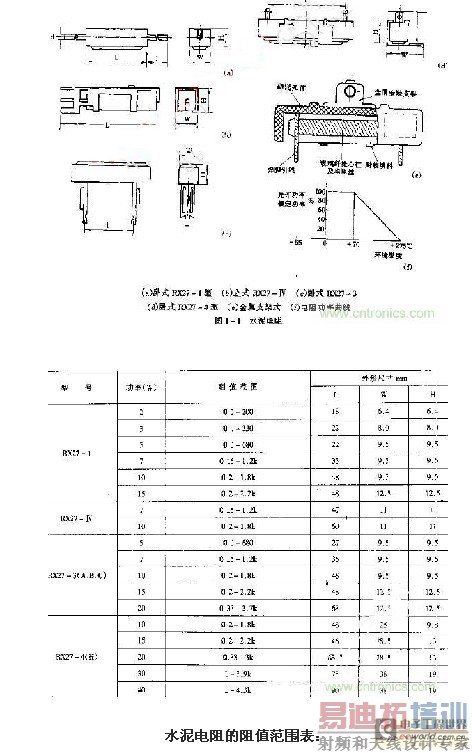

　　2W，3W，5W，7W，8W，10W，15W，30W，20W，40W等规格。常见型号为RX27-1型，RX27-3型（3A，3B，3C），RX27-4（4V，4H）型，其外形如图1-1型。

　　水泥电阻采用工业高频电子陶瓷外壳，散热好，具有优良的绝缘性能，其绝缘电阻可达100MR，同时具有优良的阻燃，防爆性。电阻丝选用康铜，锰铜，镍铬等合金材料，有较好稳定性和过负载能力。电阻丝同焊脚引线之间，采用压接方式。在负载短路的情况下，可迅速在压接处熔断，对电路有保护功能。

　　水泥电阻具有多种外形和安装方式，可以直接安装在印制线路板上，也可以利用金属支架独立安装焊接。

　　在选用水泥电阻时，如在常温下工作，功率大小可用下式来决定：UXI=P；如在特殊环境下工作，电阻功率小应根据图所示曲线来和选择。倘若电阻功率较大或散热条件较差，宜选用引脚长的水泥电阻；也可利用金属支架把水泥电阻固定在合适的位置上，另用导线把水泥电阻连接到电路中。
