技术问题求助如何合并双组输出变压器？

录入：edatop.com 点击：

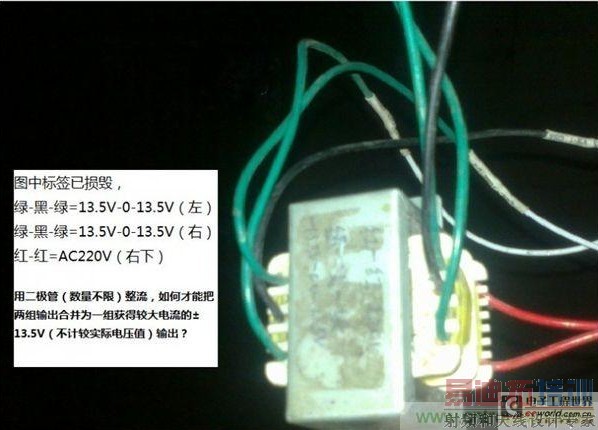

　　如下图所示，有一只变压器，有两组正负13.5V输出，左边三条右边三条，共6条输出，用二极管整流，怎么接才能合并为一组输出，获得—13.5V—0V—+13.5V(实际电压值不做计较)的电压，而且让输出电流最大，最好用图片说明。

　　问题如图：

　　目前有一个合并双组输出变压器的参考设计图，可是感觉不怎么好，大家有更好的吗

　　合并双组输出变压器方案设计一：
