首次使用Multisim软件进行电路仿真设计

录入:edatop.com    点击:

第一次接触使用Multisim进行电路仿真设计,通过使用这款软件,从中也学习到了很多东西,在这里想简单介绍一下这款软件的最主要也是最重要的功能和特点。创建电路,必定要放置元器件,这就需要用到元器件工具栏,元器件工具栏就是下面图中所示的样子。

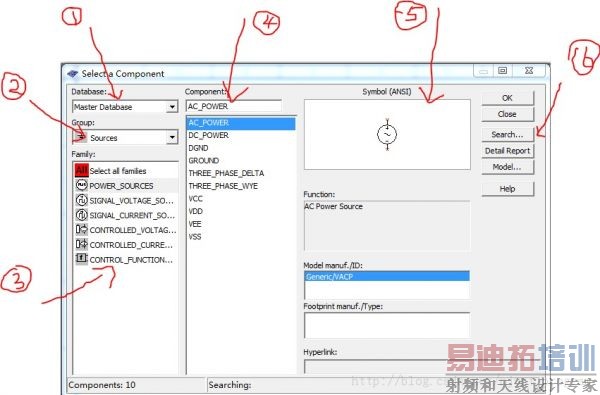

点击上面图中的元器件库图标按钮,或者使用快捷键Ctrl+W,会弹出选择元器件对话框,见下图。

我用红色线条圈出了六个模块,下面针对每一个模块逐一简单讲解一下。

1.Database:包括Master Database(主数据库)、Corporate Database(公共数据库)、User Database(用户数据库)3个数据库。主数据库存放Multisim所有的元器件、公共数据库和用于数据库存放用户自己编辑的元器件。

2.Group:列出了所有元器件库的名称,用户可以选择需要的元器件库

3.Family:列出了对应元器件库的元器件系列。

4.Component:列出了对应元器件系列下的所有元器件。

5.Symbol图形框:列出了元器件的图形符号格式,默认为ANSI格式(美国国家标准协会)

6.Search:用来检索需要的元器件。用户若熟悉元器件型号,但不了解其所属类别,可通过Search命令查找所需要的元器件。
