UPS给出额定有功功率的误区

录入:edatop.com    点击:

这一点很重要。UPS并不是在任何负载性质情况下都可给出额定有功功率,比如当负载功率因数为o.8的UPS带输入功率因数为1的负载时,只能向负载提供50的额定有功功率,关于这一点有关章节有详细叙述和计算。可情的是这个误区也被有的检测部门采纳,并作为强制检测标准。结果搞得生产厂家无可奈何,只好提高成本,加大功耗

对高频机型UPS的误解

前面所说的误区,一种是无意的习惯势力,一种是有意的误导。实际上高频机型UPS的出现和应用是历史发展的规律,是技术发展到了这个阶段。目前国内公认的销售额占60以上的UPS三巨头一-伊顿、施奈德和爱默生均在做高频机型UPS。伊顿和施奈德已做了多年的高频机型UPS,爱默生也在2010年买下了具有高频机型UPS生产能力的克劳瑞德。国内的UPS制造商也无一不在同时制造高频机型UPS。

实际上高频机型UPS的出现和应用,除了节能、节材和节资外,还给用户带来许多意想不到的好处,这在后面有关章节将-一介绍。

对UPS中变压器功能的误解

工频机型UPS中的输出变压器只有变压和产生接地点的功能,但有人将它的功能元限扩大,尤其是将它说成是抗干扰的"神圣",使得用户在规划机房供电时将其作为抗各种干扰的必选设备。

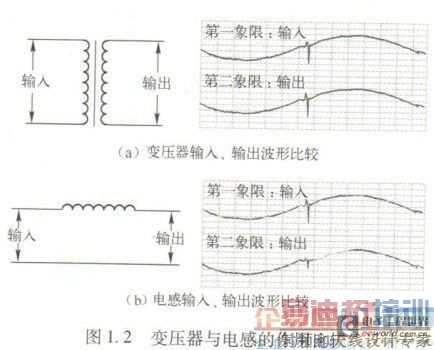

这里的误区又是一个基本概念问题。首先要弄明白什么性质的器件可以抗干扰,普通电源变压器属于哪一类性质的器件。众所周知,非线性器件和惯性器件才能抗干扰。在这里大概指的是变压器的非线性电感功能。图1.2示出了变压器和电感对干扰的抑制功能。实际上不用争论,用双踪示波器将输人和输出波形做一下比较就清楚了。从波形上可以看出,变压器根本就不抗干扰,而电感才是正宗的抗干扰器件。为什么 因为电感是非线性器件,而变压器在正常工作时是线性的。如果变压器的输入、输出波形不是图1.2(a)而是图1.2(b)所示的样子,那就证明该变压器具有电感功能,不是特殊绕制是绝对不允许的。这在后面有关章节都有叙述。


也就是说,要把变压器的"性别"搞清楚。把变压器当成电感来使用无异于让平光眼镜具有花镜的功能。目前绝大多数安装了高频机型UPS的信息中心机房都没有变压器,一样工作得很好就是证明。实际上,零地电压大小也并不会对负载设备产生任何不良影响,这也是一个误区。
