解：让saber仿真UC3854-PFC的兄弟们不再困惑

录入：edatop.com 点击：

好多人在应用saber仿真uc3854时经常遇到问题，诸如找不到线性解等等。刚开始的时也是仿真失败，基于大家帮助和自己摸索，终于找到原因，现在发出来，希望对关注仿真人事有所帮助。

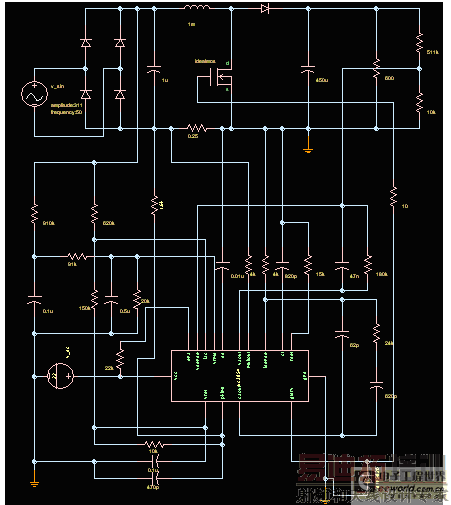

首先原理图要正确

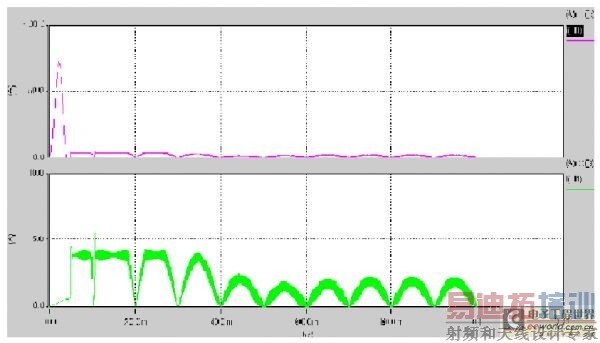

整流后电压，电感电流，以及输出电压波形如图

启动时的大的峰值电流接近80A，因此应该注意避免电感器饱和的问题；比较有效的方法是，在整流桥和直流输出之间加一个二极管，在启动时可以将电感器短路，在稳态时，输出电压高于整流后的电压，二极管自然关断。

接二极管后，最大电流不超过6A，因此可以有效地避免电感因瞬间电流过大而饱和。由此，可以看出达到了功率因数校正的目的。

整流后电压电流波形对比图如图
