华为移动电源快充版AP09Q拆解评测

录入:edatop.com    点击:

2016年盛夏华为推出了第一款快充移动电源名字叫荣耀AP08Q,当时就做过拆解评测,质量上乘做工优异。现在华为自身品牌亦推出快充移动电源:华为移动电源快充版AP09Q,相比起清新的荣耀AP08Q,AP09Q设计风格商务气息浓重,能否保持旧有水准?下面我们一探究竟。

运输包装是华为商城自有的包装盒,盒子结实坚固保证路途上商品不会受损,下单时临近春节,华为安排了EMS投递次日到手。

打开瓦楞纸箱子,可以看到里面填充物是充气式气柱缓冲胶袋,就是俗称的酒瓶缓冲袋,小编认为哪怕1楼摔下去都可以保证物品无损。

箱子内带有一张详细的发货信息清单。

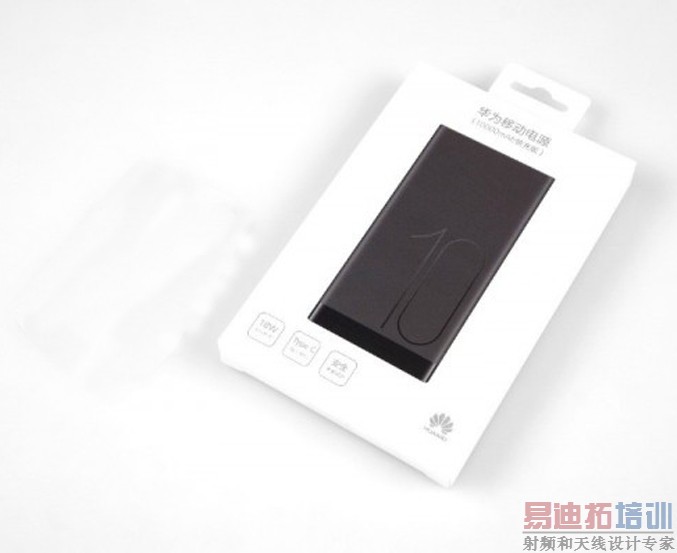

拿出产品,产品外包装材质是白色网纹彩印盒,顶部带有货架挂钩。

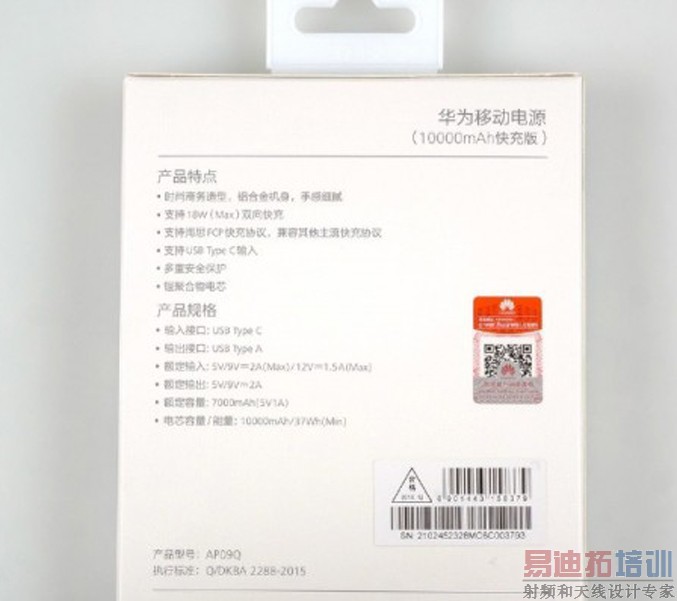

背面信息,品名:华为移动电源10000mAh快充版、产品型号:AP09Q、输入接口:Type-c、输出接口:Type-A、额定输入:5V/9V=2A_12V=1.5A(最大值)、额定输出:5V/9V=2A、额定容量:7000mAh(5V1A下测得)、电芯容量/能量:10000mAh/37Wh(最小值)。

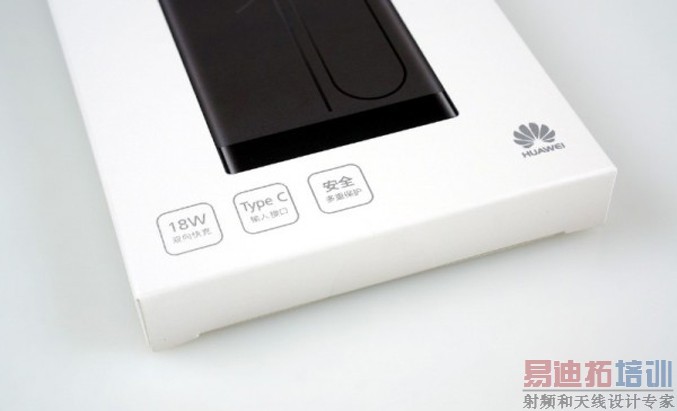

盒子标注出了产品特色,分别是18W双向快充、Type-C输入接口、多重安全保护。

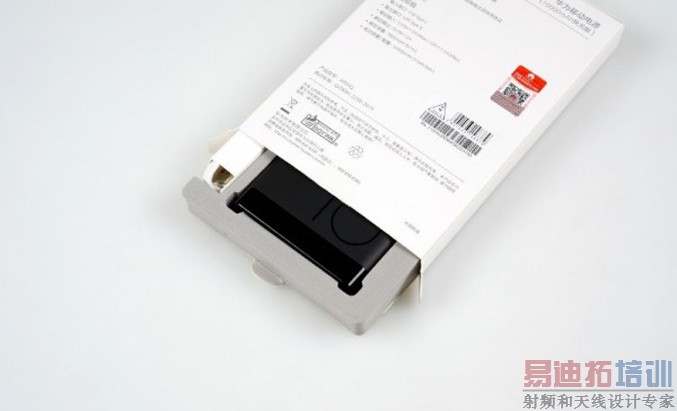

打开盒子抽出产品。

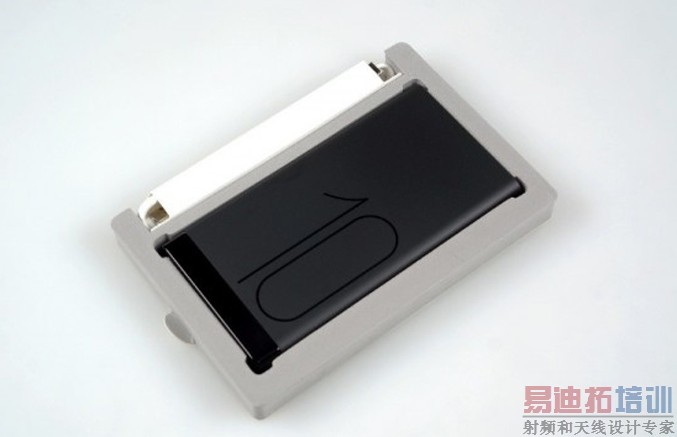

里面是高密度EVA泡沫海绵内衬,进一步抗震保护产品。

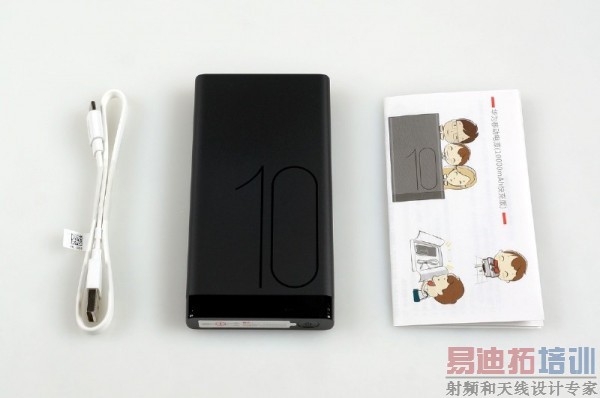

开箱物品一览:Type-C to Type-A数据线x1(40CM中等长度)、移动电源本体x1、说明书x1。

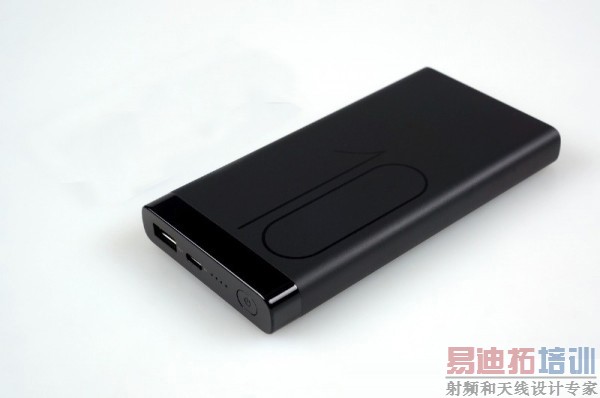

华为AP09Q使用了铝合金外壳搭配黑色钢琴漆塑料底盖,墨黑色调明显走的是商务风格,与荣耀AP08Q活泼气息互补。

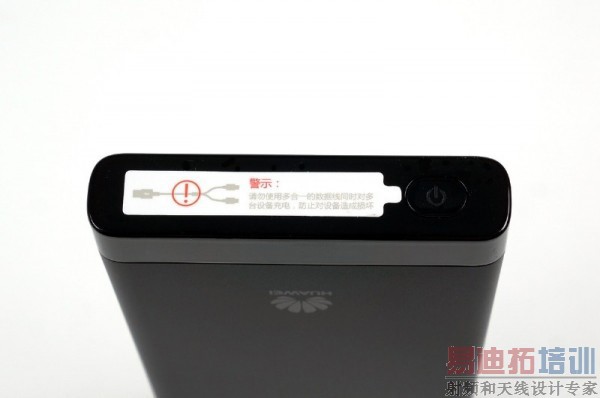

黑色钢琴漆塑料底盖的防尘贴纸还有警示标语,要求用户不要使用多合一数据线,避免诱骗快充输出高压后对非快充设备造成损坏。

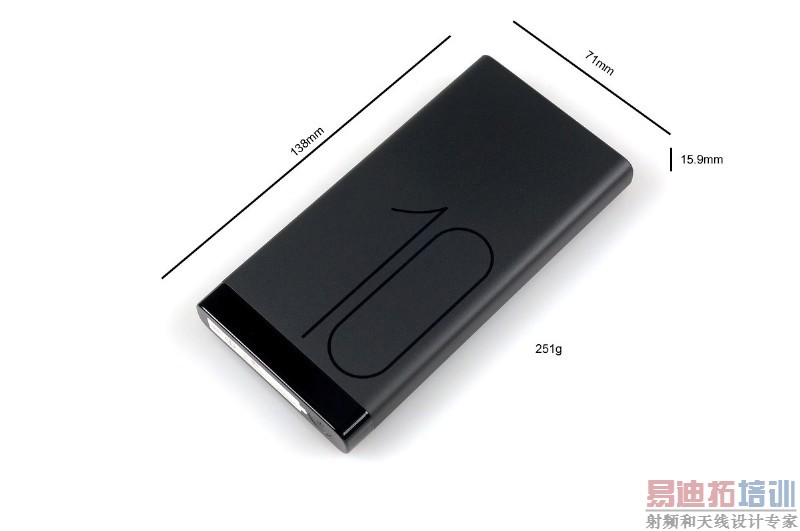

产品三围:138mm X 71mm X 15.9mm、重量:251g。

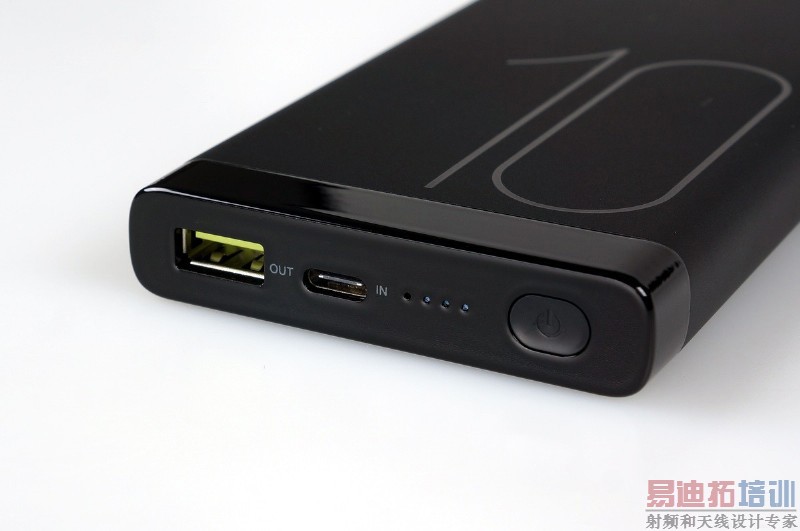

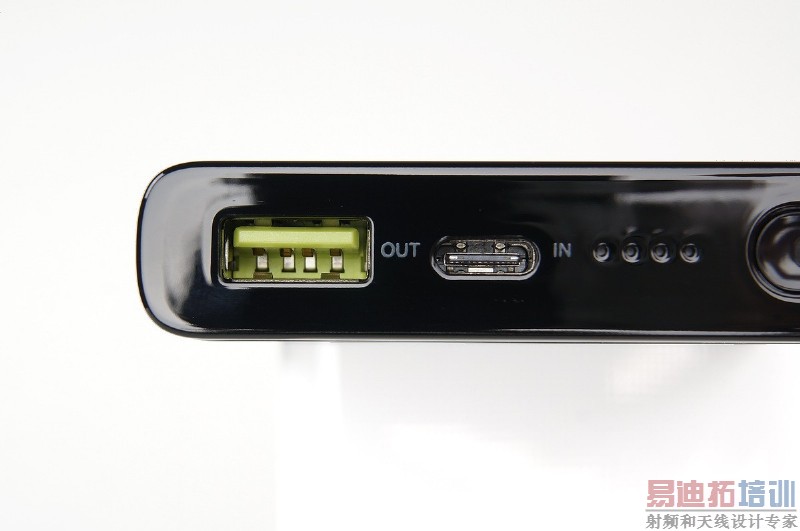

接口布局方面,华为AP09Q使用了Type-A输出+Type-C输入搭配,能更好地对未来新兴设备作良好支持。电量激活/开关按钮稍低于壳体表面避免误触,内弧形设计手感更好。

采用绿色舌片Type-A母座,通常彩色舌片USB都表明这接口支持快充输出。

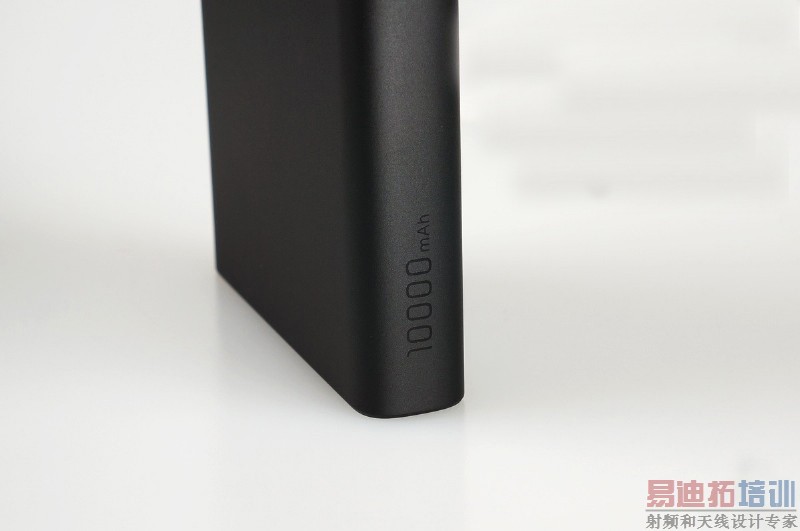

在侧腰上带有10000mAh的容量标识。

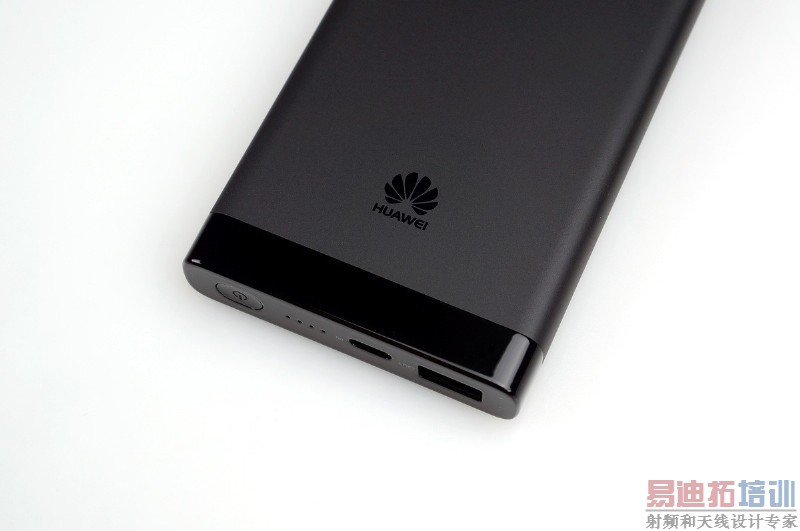

反过来背面可以看到印有华为LOGO:HUAWEI。

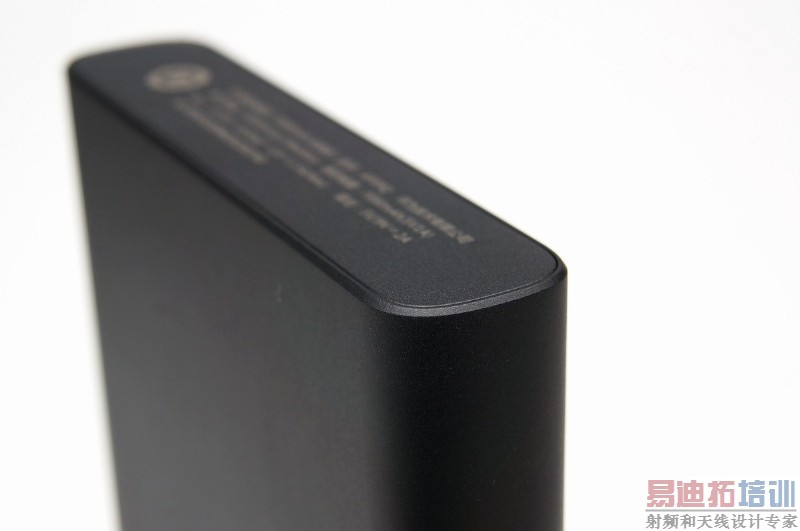

顶部铝合金边缘做了CNC倒角工序,四边均匀定位精准,避免用户使用时刮手。

铭牌信息如下,品名:华为移动电源10000mAh快充版、型号:AP09Q、电芯容量:10000mAh/37Wh(最小值)、额定容量:7000mAh(5V1A下测得)、输入:5V/9V=2A 12V=1.5A(最大值)、输出:5V/9V=2A。

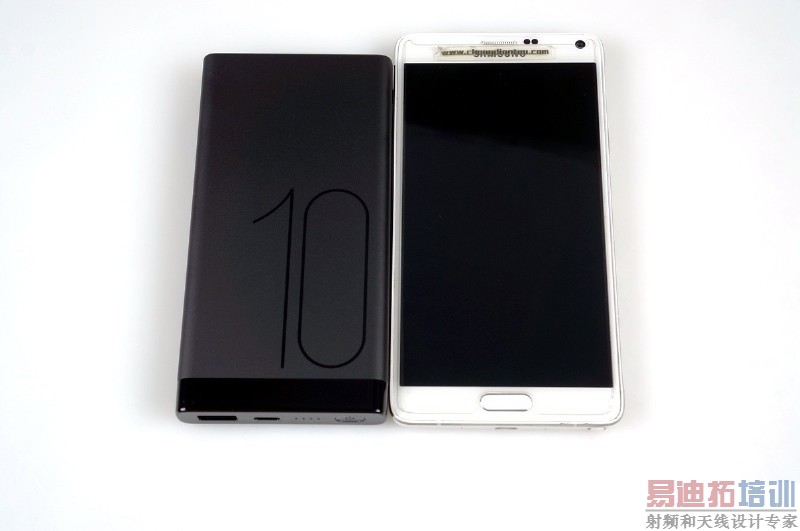

与三星note4在一起,体积相仿。

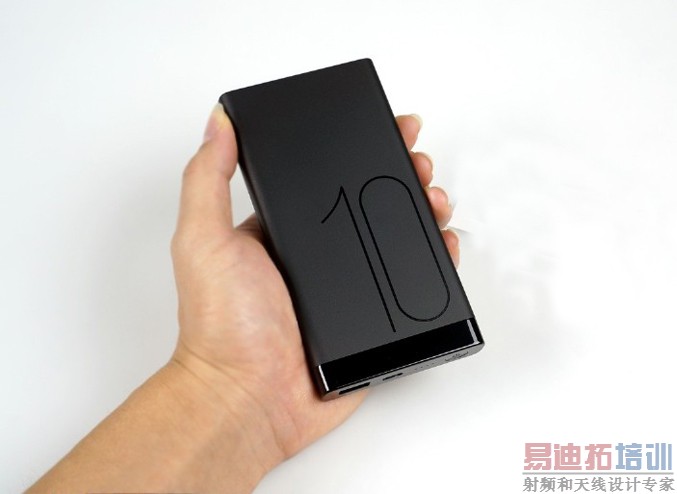

实际上手握持感还算不错,类似拿一个比较厚的大屏手机。

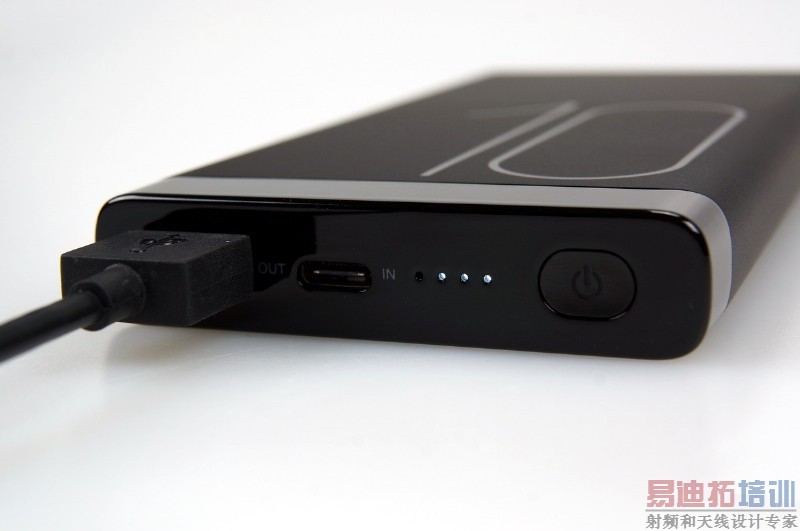

华为AP09Q使用了4颗电量指示灯,通常情况下是白色状态。

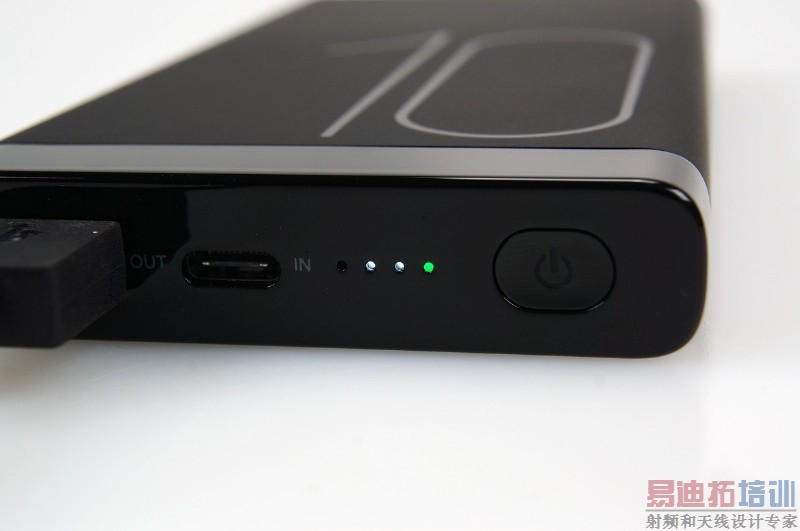

移动电源输入/输出运行在快充模式时(9V or 12V),紧挨着开关按钮的那个指示灯会从白色变为绿色,用户对设备充电所处状况更易于掌握。

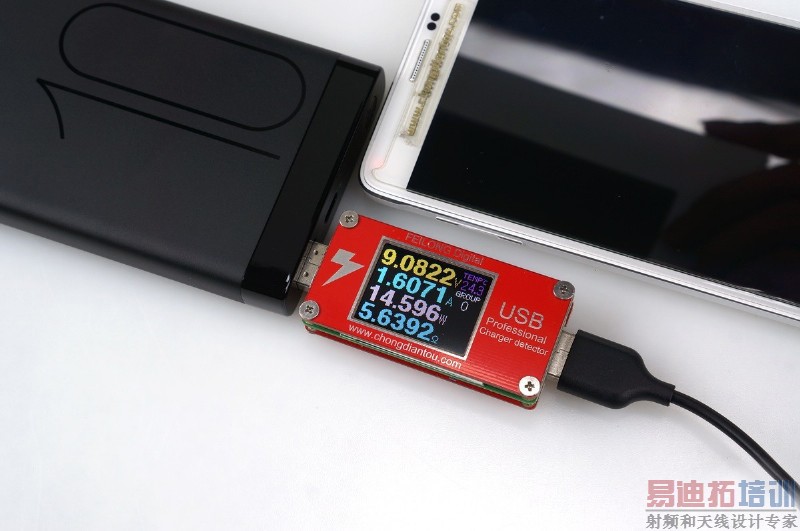

手机输出简测,支持AFC/QC2.0的三星note4可以顺利握手输出9V,9.08V1.60A功率达到满载。

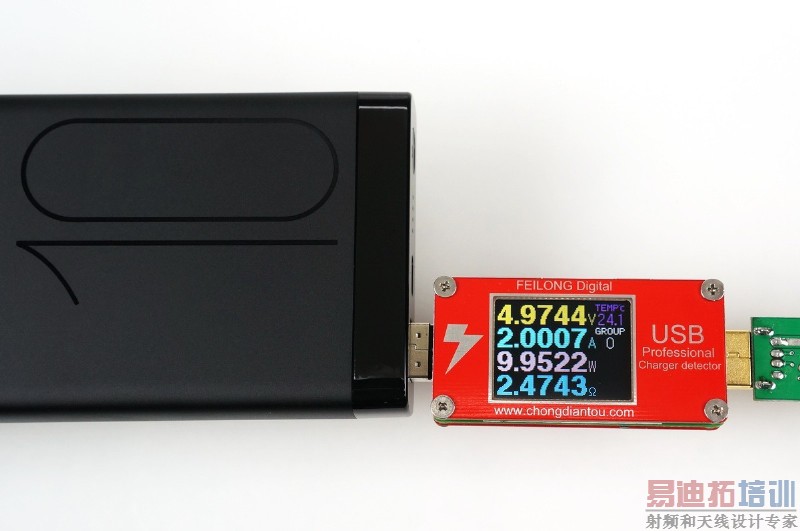

5V2A额定输出测试,电压4.97V功率9.95W,正常运行状态。

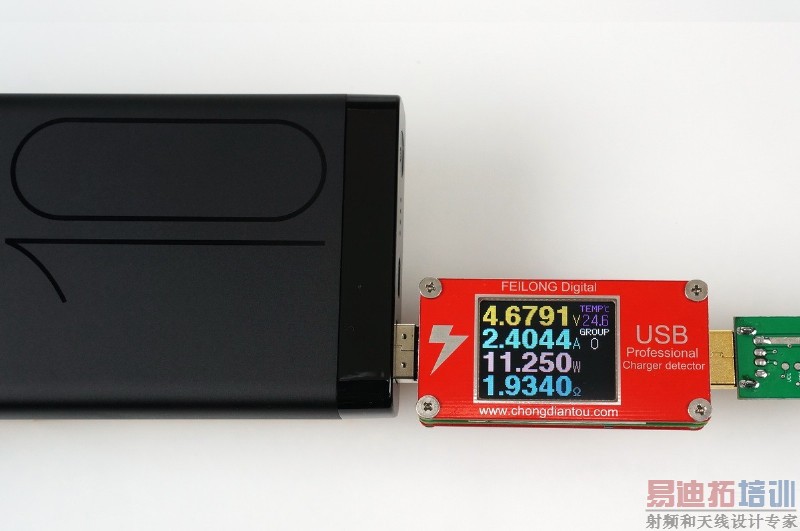

5V最大输出电流在2.4A,此时超过额定电流,所以电压下降进入预保护状态,这么低的电压一般来说设备会自动降低索取电流自动控制,这种超过额定功率后降压的方式可以避免打嗝频繁断开不能正常使用。

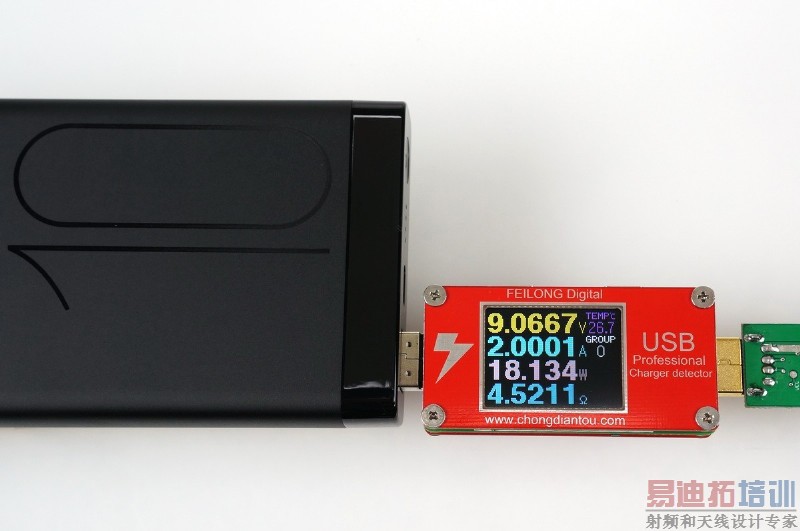

9V2A额定功率输出测试,电压为9.06V,输出功率18W,正常运行状态。

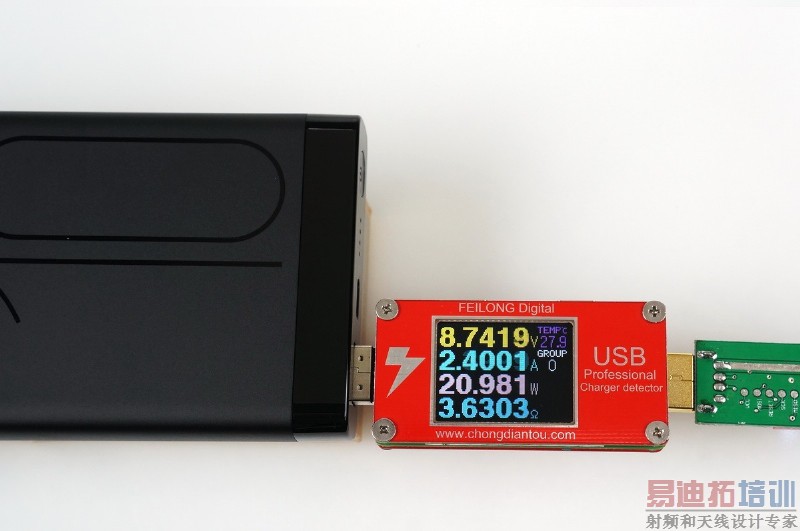

9V最大输出电流2.4A,电压也是适当下降,最大功率20.98W。

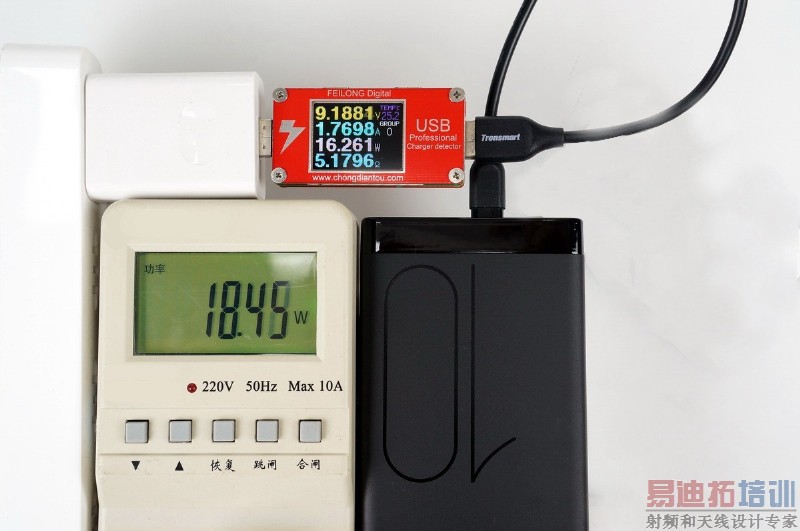

9V快充输入充电,电流在1.76A左右,16.2W的输入功率。此时移动电源还未达到输入功率最大值,功率最大值出现在电芯CV拐点。

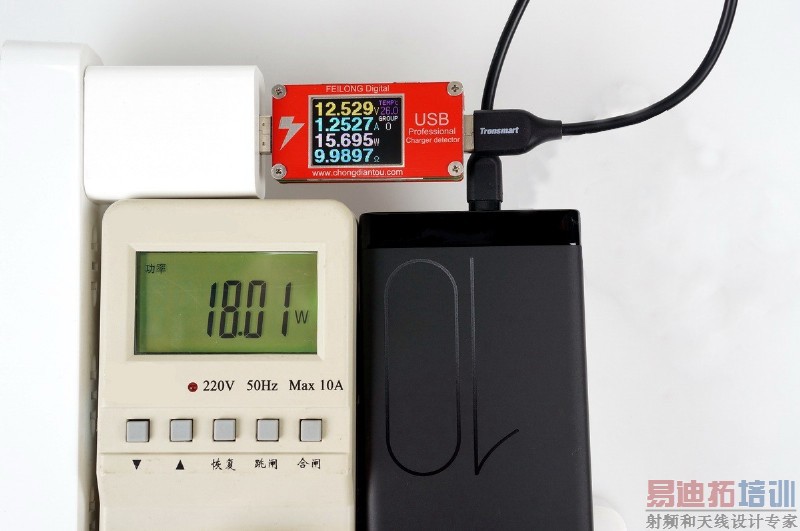

12V快充输入充电,电流在1.25A左右,15.6W的输入功率。此时移动电源还未达到输入功率最大值,功率最大值出现在电芯CV拐点。

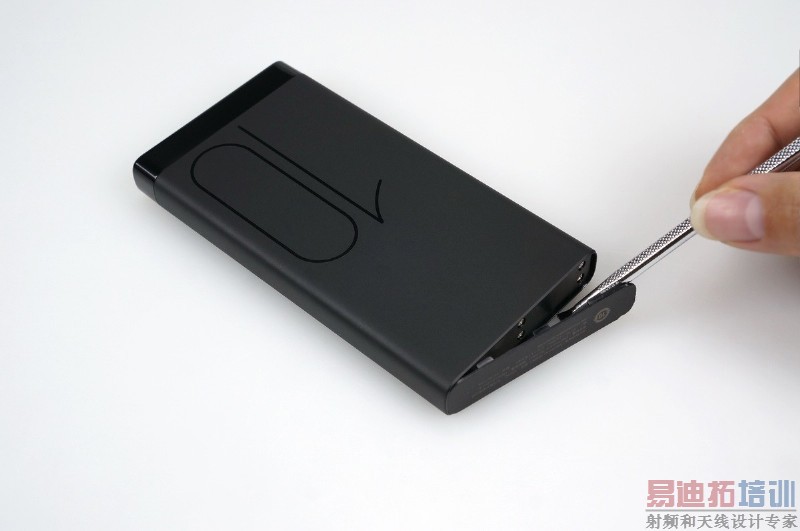

进入拆解篇,使用撬棒从铭牌胶版处下手,慢慢分离出铭牌胶版。

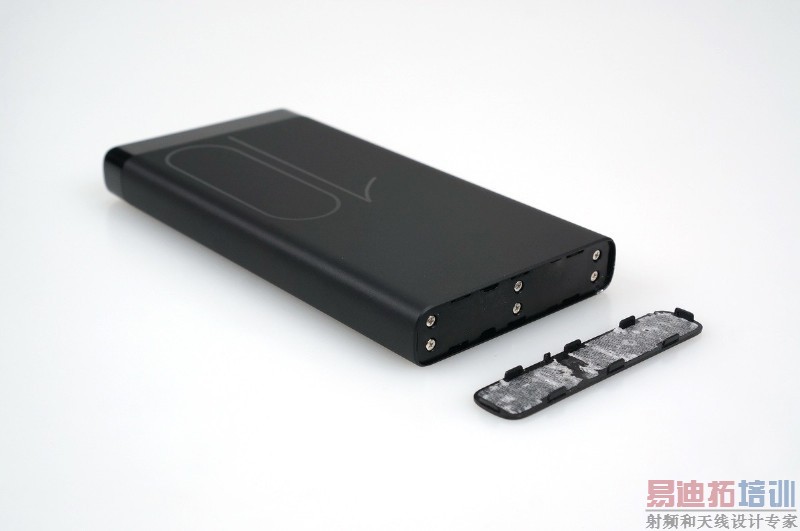

铭牌胶版通过双面胶纸与8个卡口固定起来,里面是限位拉紧胶版,用了6颗十字螺丝锁紧。

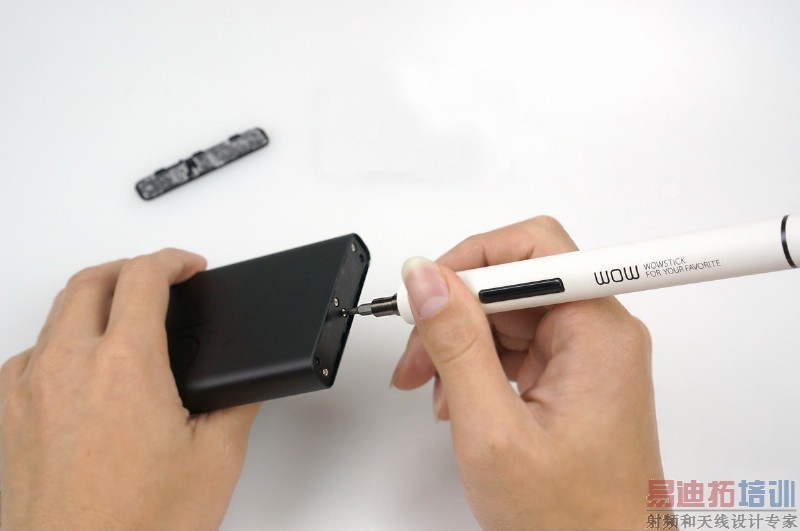

拧开锁紧螺丝。

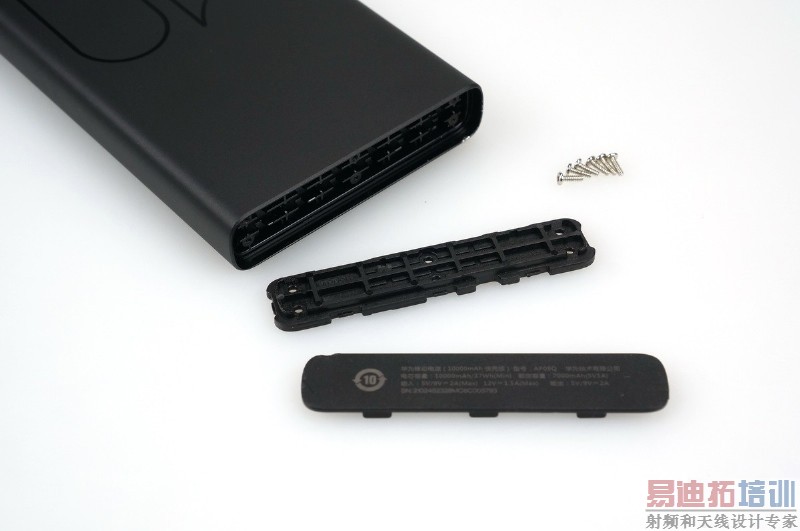

分离部件一览,移动电源内框架、限位拉紧胶版、表面铭牌胶板。

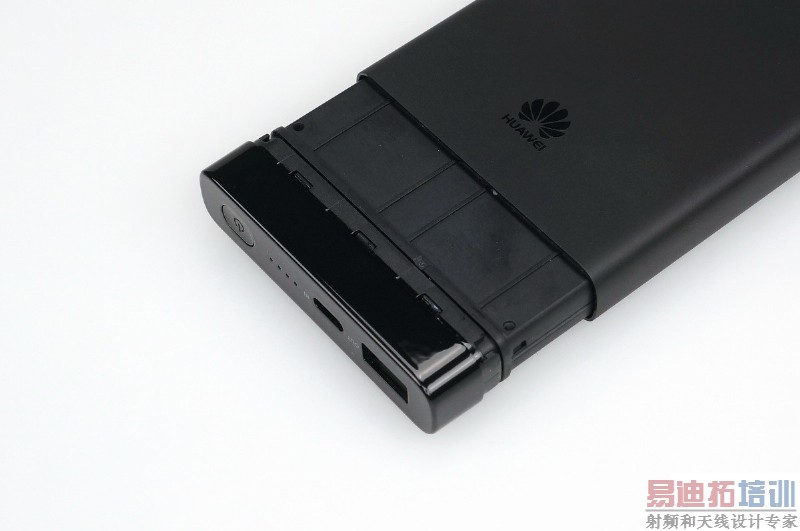

慢慢把内框架从不锈钢壳体拉出。

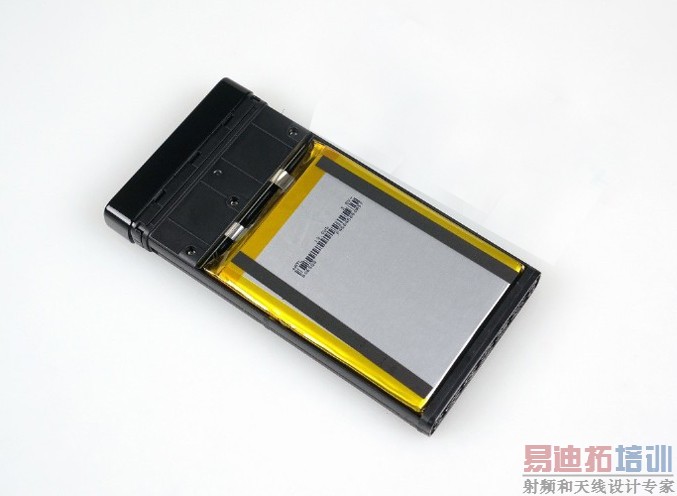

内框架整体一览。

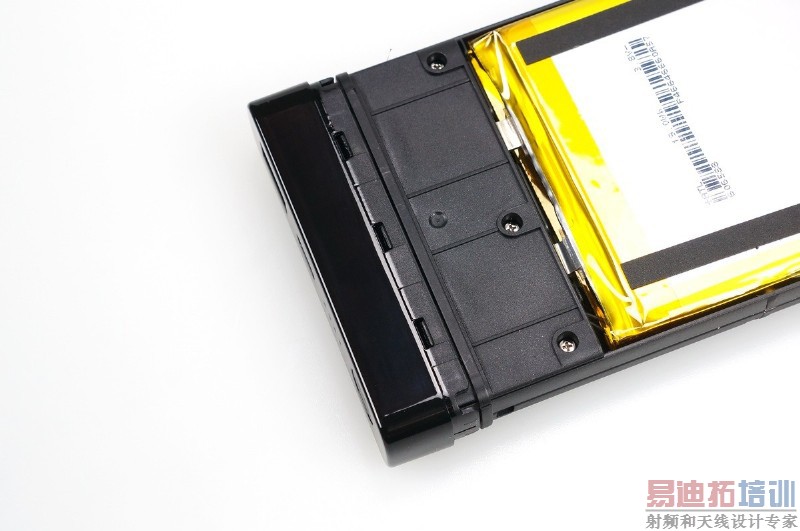

可以看到内框架与钢琴漆的外盖是两个不同的部件,内框架还有半块盖板使用3颗螺丝锁紧。

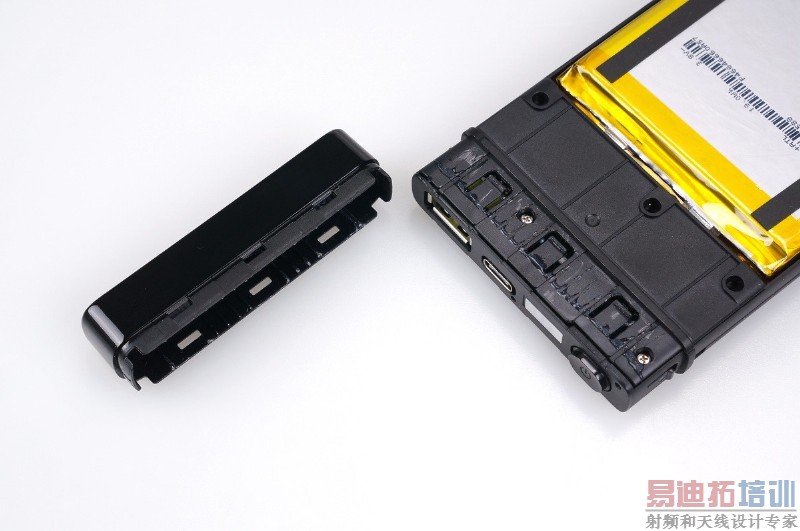

继续分离钢琴漆外盖,除了8个卡口扣紧外,还使用了少量胶水粘附避免松动,加强部件整体性。

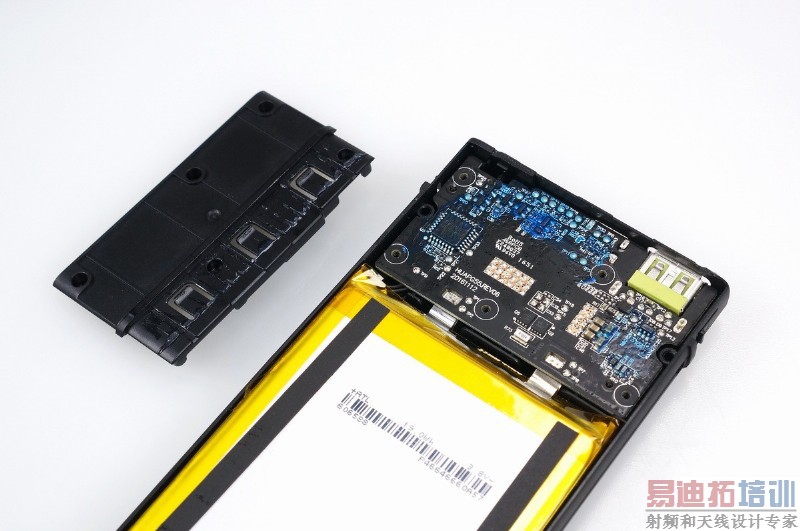

拧开3颗螺丝拆除盖板就可以看到PCB了。

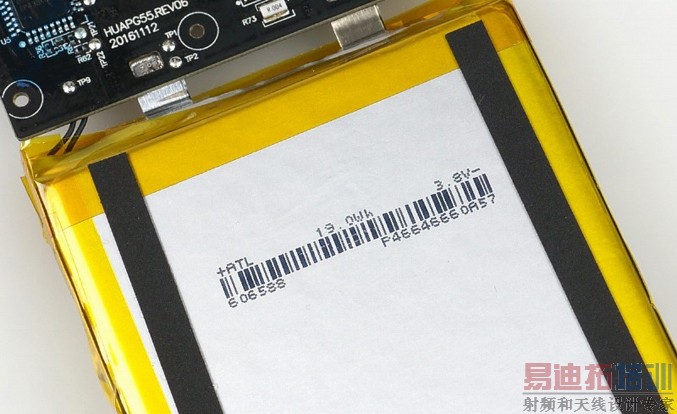

电芯使用的是两片ATL 3.8V高压电芯,5000mAh/19Wh,两块并联组成10000mAh/38Wh电池组。

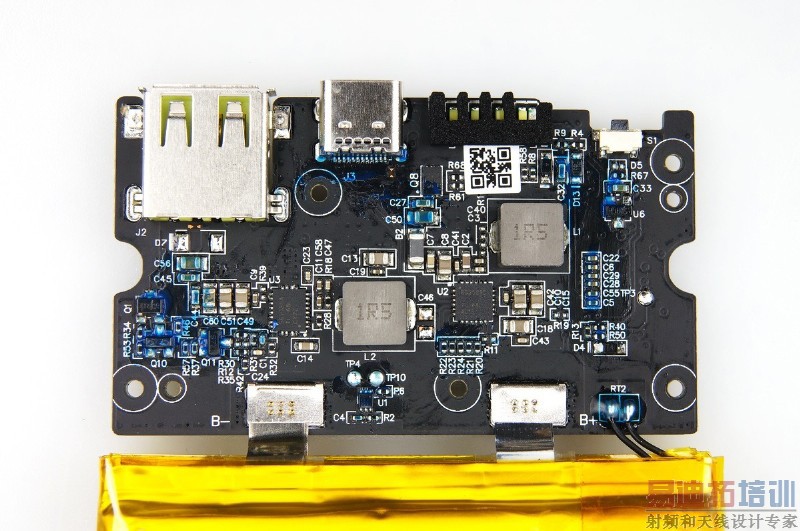

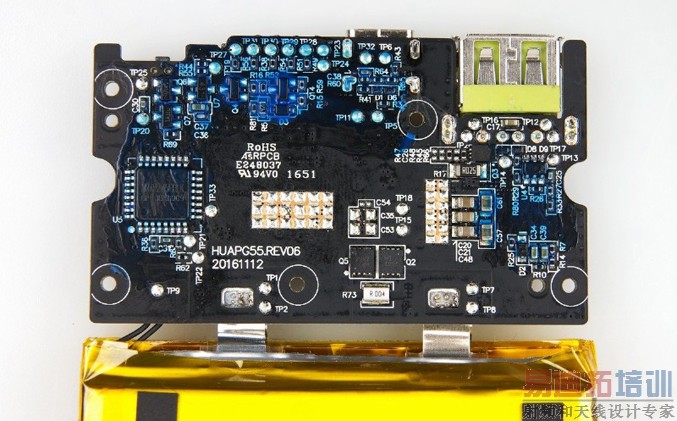

PCB正面一览,可见多处使用了防潮披覆胶,潮湿天气可以防止水汽在插孔分析进入后导致短路损坏。

PCB背面一览,同样使用了防潮披覆胶。


NTC 温度探头埋在两片电芯之间,测温更加准确。

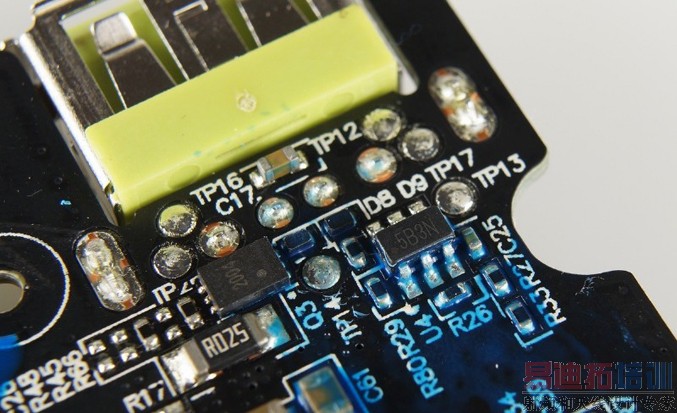

Type-A输出口,检流电阻MOS、丝印5B3N识别IC。

输出IC底部位置露铜铺锡加快导热。

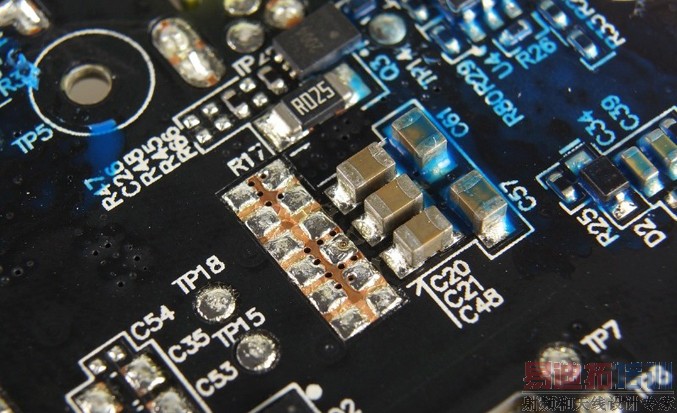

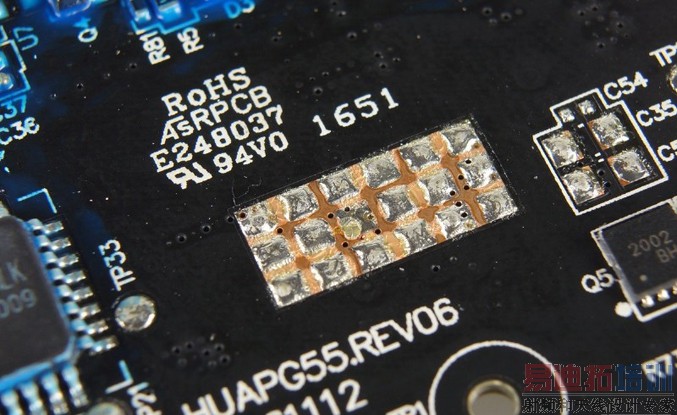

输入IC底部位置同样露铜铺锡加快导热。

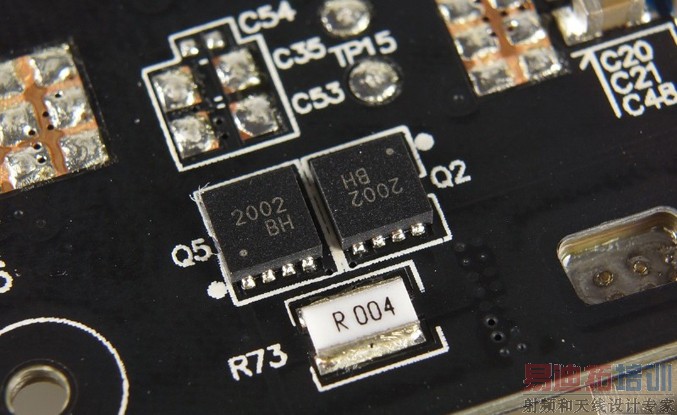

电池组保护板,低阻MOS+低阻高精度检流电阻,背面是美上美电池管理IC。

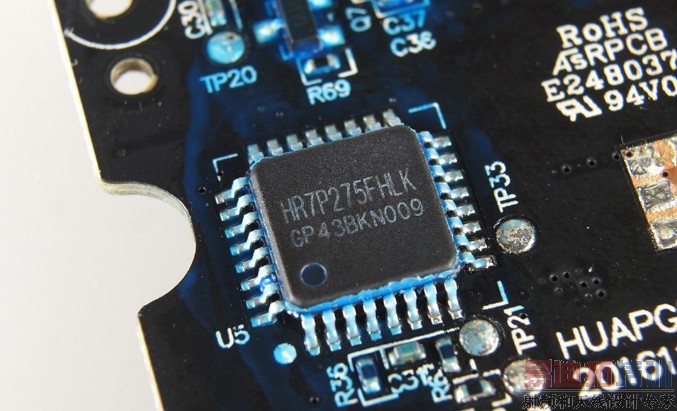

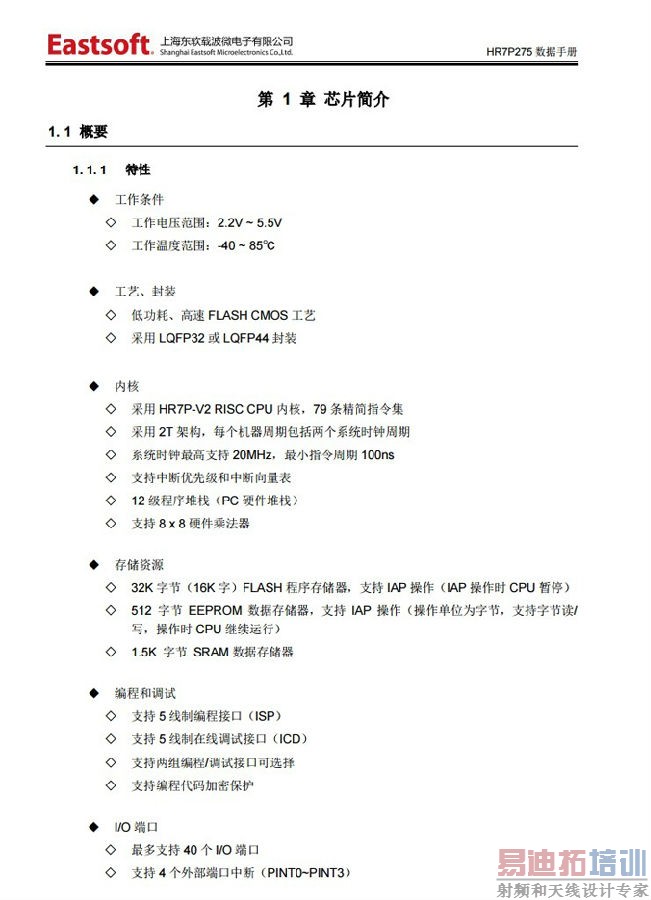

上海东软载波微电子HR7P275单片机,8位MCU内置12bit ADC 12通道,工作频率最高为20Mhz。

Type-C、电量显示按钮、开关全部使用防潮披覆胶处理。

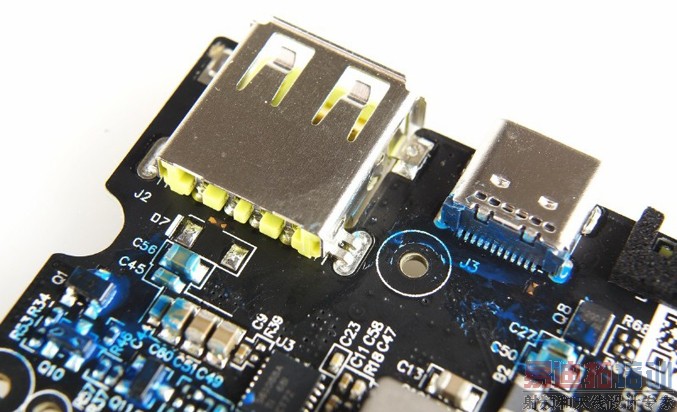

Type-A、Type-C接口细节,同样做了防潮处理。

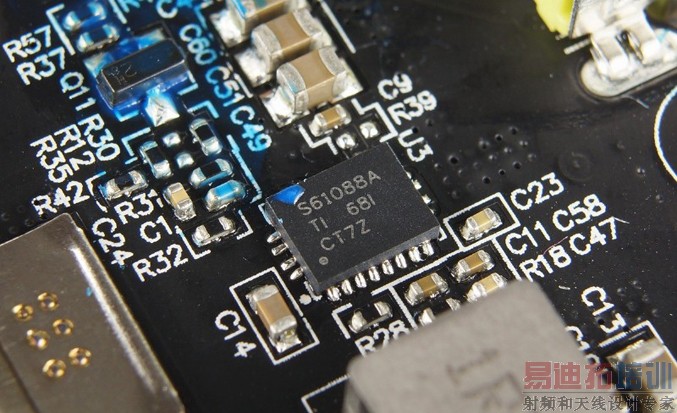

输出芯片是美国德仪TI TPS61088,风靡业界的高效同步升压芯片。

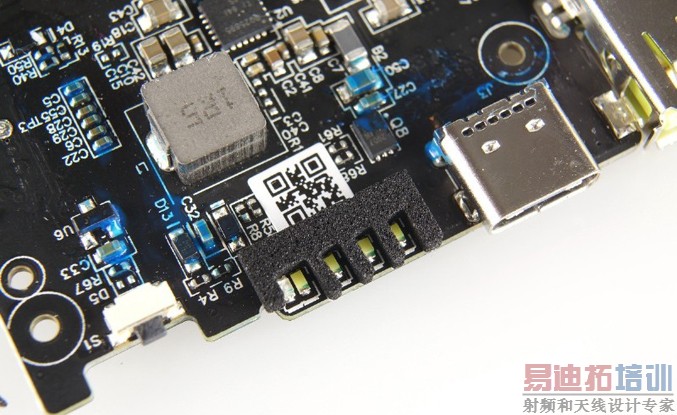

电量显示使用遮光海绵避免串光影响误判,可以看到在最左边的格子内设置了2颗LED,黄色荧光粉的是白色LED,负责常规模式显示,白色荧光粉是绿色LED,负责快充模式显示。

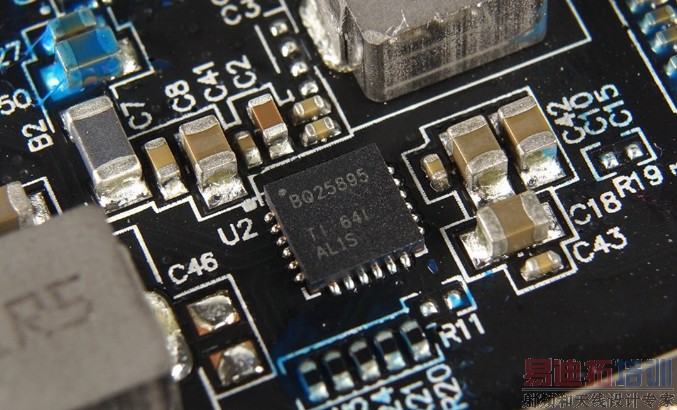

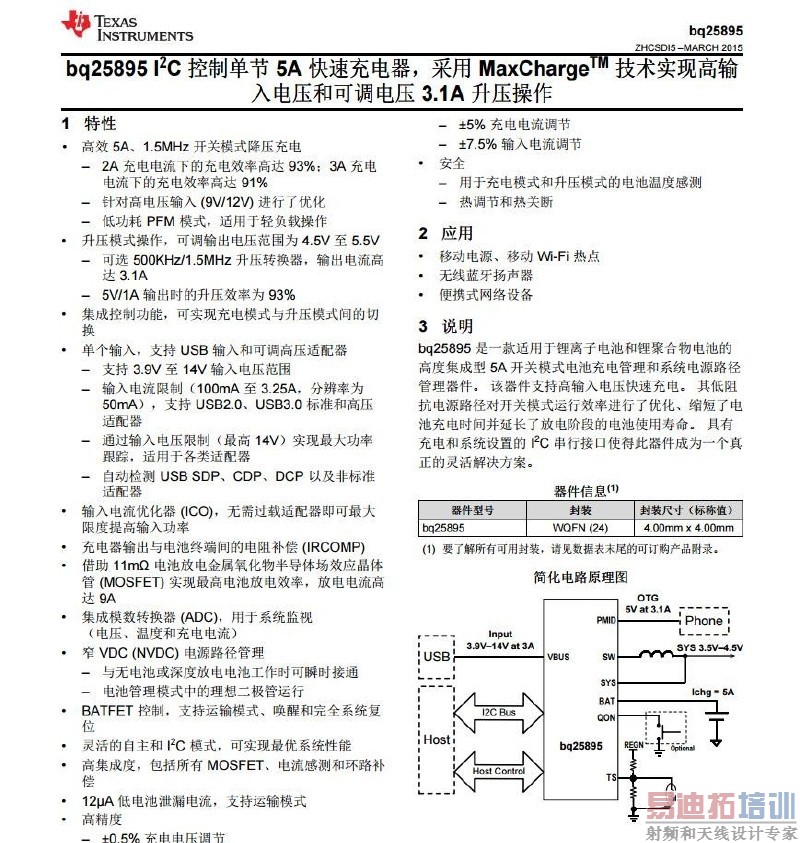

美国德仪TI BQ25895 同步降压输入芯片,与TPS61088搭配使用组成明星方案。

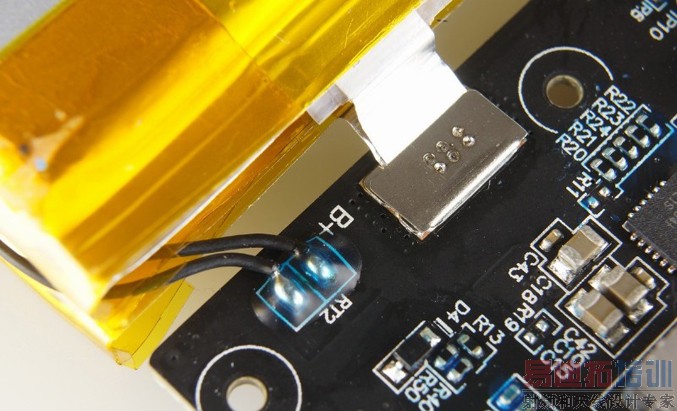

电池组NTC焊盘也做了防潮/紧固处理,电池组镍带焊接工艺是PCB上焊接铜片,再用铜片把两片镍带包裹套起来后点焊,6个机焊焊点焊接工艺深度恰到好处。

总结:

华为移动电源快充版AP09Q测试完毕,使用灰黑色铝合金壳体与钢琴漆底盖在设计上明显是走商务风格,与之前推出偏向时尚活泼的荣耀AP08Q进行互补,用户可以各取其需。使用了Type-A输出+Type-C输入搭配,能更好地对未来新兴设备进行良好支持。方案搭配上华为AP09Q选择TPS61088+BQ25895这个明星组合高效同步方案,输入输出双向18W快充,效率与发热完全不用担心。电路板使用防潮披覆胶、禁用多合一充电线的警示标语、双色快充指示灯、铝合金边缘倒角、运输缓冲包装等都可以体现出华为处处注重细节,上一款AP08Q与这款AP09Q性能做工都给予极高的评价。
