FPGA外围电路集成运算放大器实用电路分析

集成运算放大器加上反馈电路，使其具有各种各样的特性，实现各种各样的电路功能，集成运算放大器的主要应用有：

DC放大器——DC低频信号的放大器。

音频放大器——数十赫兹至数十千赫兹的低频信号的放大器。

视频放大器——数十赫兹至数十兆赫兹的视频信号的放大器。

有源滤波器——低通滤波器、高通滤波器、带通滤波器、带阻滤波器。

模拟运算——模拟信号的加法、减法、微分、积分等运算。

信号的发生和转换——正弦波振荡电路、矩形波发生电路、电压比较器、电压—电流转换电路等。

1 集成运算放大器典型电路

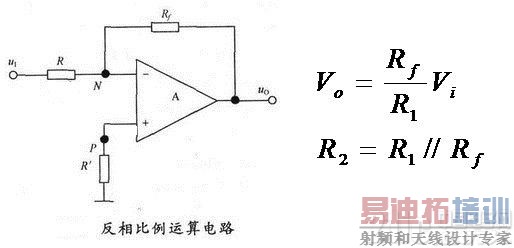

1.1 反相比例运算电路

图中所示电路既可以放大直流信号，也可以放大交流信号，直流信号或低频信号时选运放OP07或LM741，音频信号时选运放NE5532，输入与输出相位相反。

1.2同相比例运算电路

电压跟随器如上图所示，输入电阻越高你，输出电阻越小，放大倍数近似于1一般放在输入级或输出级，减少对信号源的影响或提高带载能力;也可以放在放大器之间，.以减少各级放大器之间的影响。

1.3反相求和运算电路

1.4同相求和运算电路
