PADS原理图怎样使用最快的方法查找相同的网络名

录入：edatop.com 点击：

就是说，点这条网络高亮，然后怎样最快找到跟它另一页相同的网络。谢谢大家了

1.比如 vcc01[1.2]，说的是在第一和第二页原理图中都有vcc01这个网络。
2.点亮网络，翻到第一页原理图。
3.点击View-->selection，会将这个网络显示在屏幕中（居中且放大到最大显示）。
4.高亮颜色换个醒目的。

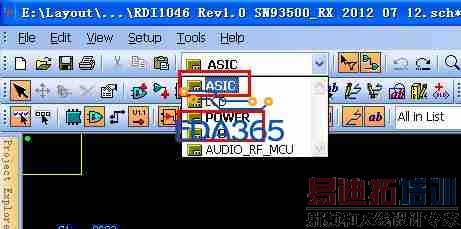

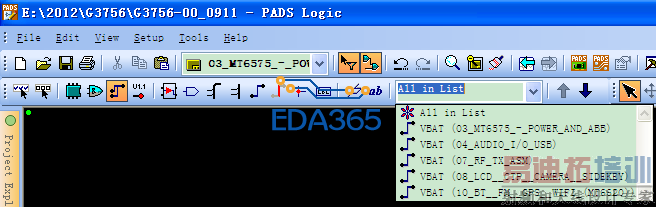

Select Net点亮网络，如图：相应的页字体会变粗

感谢分享！这个更好。

学习了
