大家有没有用pads layout的verify design 检查连通性 总是报有一两个gnd不通
录入：edatop.com 点击：
大家有没有用pads layout的verify design 检查连通性， 总是报有一两个gnd不通，但是实际pcb上的gnd是连通的，不管怎么打过孔调整，verify design 检查连通性 还是报错，说有2个gnd不通，像这种情况怎么办啊？
,我遇到了，今天碰巧解决了，在板的空白地方打个地过孔，再检，就没错了。
不会用的是2007版吧。
看报错地方怎么写的，回到pcb中再检查，用pads2007的，没遇到...
用9.3就不会了
放过孔 在普通就不会有了吧
我多加了几个过孔 还是一样报错gdn不通哦 不知道为啥哦
我是经常遇到啊，不知道怎么回事，调了这个地方，再检查，报错又跑到别的地方去了，每次检查都花我很多时间啊
最好是给个板子看看
最好把文件传上来 看看
我也遇到了 但是仔细检查确定不是我的问题 就没理它
试下这个方法：

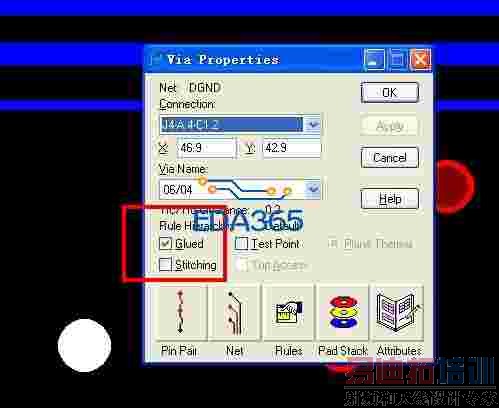

把Stiching的勾去掉，Glued勾上。
你试过效果咋样啊
2007 有这个bug
我当然是试过OK，才叫你试一下嘛
