BGA内部焊盘接铜皮实铺对工艺是否有影响？

录入：edatop.com 点击：

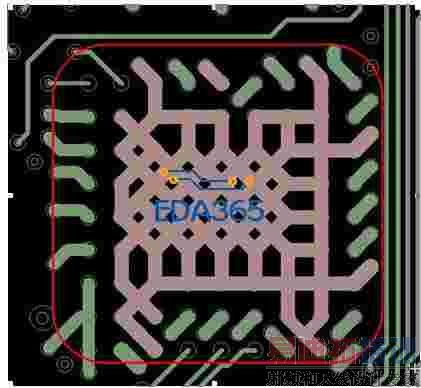

类似以下图片中的BGA，内部引脚都是接GND的，所以一般都会多点连接，但是板厂很难控制中间的间距，经常提EQ要求实铺处理，那么如果BGA中间部分焊盘铜皮实铺对于贴片生产的控制否有难度？

坐等高手来答。

间距做够就行了如间距太小建议做方格形

如果一定要实铺处理，贴片时可以解决吗？

SMT问题不算很大，但是维修的时候就麻烦一点了
建议你走线出PAD的时候，线宽小于PAD的直径2/3，要不做出来实际焊盘变形太厉害。

明白，谢谢！

最好做到不要实铺铜

实铺的话，散热可能会比较快，这样不好焊接，这是我的见解，期待高手扔砖
