异形焊盘画好了，却无法连接Trace
录入：edatop.com 点击：

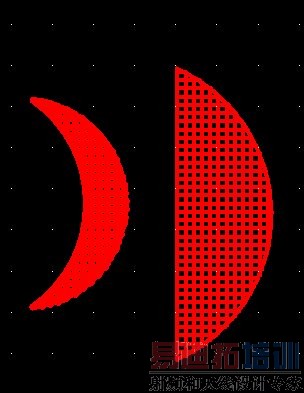

我用copper和copper cut out组合来画的焊盘,组合过程如下图,画好以后如第二张图,但是现在无法连线了.提示"Violation detected"
可能是因为画焊盘的时候1脚个copper和2脚的copper有部分重叠,但是我已经用copper cut out挖掉了那部分了
我把这个pcb文件放上来,哪个帮我看看是怎么回事?
ly-DC-33.rar
这个是PCB文件,请帮我看看是什么问题
可能是因为画焊盘的时候1脚个copper和2脚的copper有部分重叠,但是我已经用copper cut out挖掉了那部分了
我把这个pcb文件放上来,哪个帮我看看是怎么回事?
ly-DC-33.rar
这个是PCB文件,请帮我看看是什么问题
自己顶一下
可以了，见附件。
LZ封装画得不标准。有机会一起交流。
ly-DC-33(from ).zip
请问斑竹您的copper是怎么切的啊?怎么和我的不一样呢?您切的,点击切割图形之外的区域是无法被选中的,我的不行,如1楼的第一个图,仅仅是方形看不到而已,点击方形覆盖的区域也会被选中的
能说说您的具体操作步骤吗?我被这个问题困扰好久了
pad 銅箔不是切割出來的..
果然是画出来的啊,摸索了一段时间,终于搞掂了,连其他奇形怪状的copper都可以画出来啊,哈哈.
画的过程实在不好表达,只可意会,不可言传.不知道aotocad之类的是不是也是这样的
多谢版主的指点和楼上的提醒
自己画过，没楼主的漂亮
有铜皮关联吗？
