DRC-检查零件重叠部分

录入:edatop.com    点击:

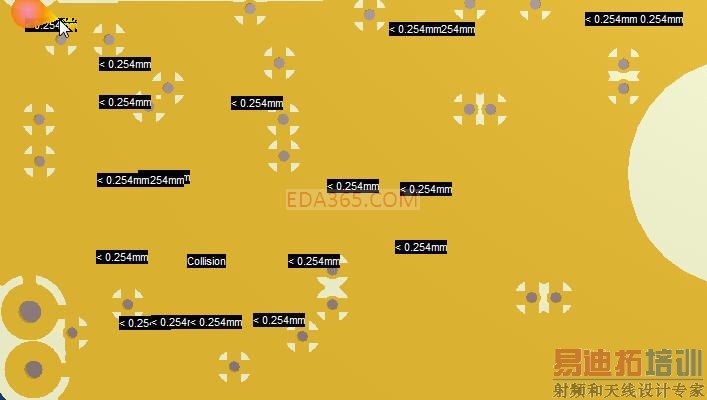

图片 - 红圈处为两颗零件重叠部分,请问使用DRC的Connectivity检查为何没有错误?谢谢

检查间距

连通性是不会出现错误的,因为它们之间不需要连接,这个是要从安全间距检查,才会报错

body to body 打上

这个是检查间距的错误,不是连通性啊,是上面那个才能查的出来

E:

间距错误和连通性不管,用Clearance可以检测器件焊盘重叠!
建议:DRC检测的时候分两步走:1步,CLearance检测,修改到无DRC!2步,Connectivity检测修改到无DRC!
工艺过关,板子OK!

谢谢大家的回答,原以为重叠就算连接,而Connectivity会报错。

想再请问跳出的步骤3(如上图)是否要打勾?会有何影响?
是要选ok还是cancel,会有何影响?

没人回答吗...自顶
