布线方向设定

录入：edatop.com 点击：

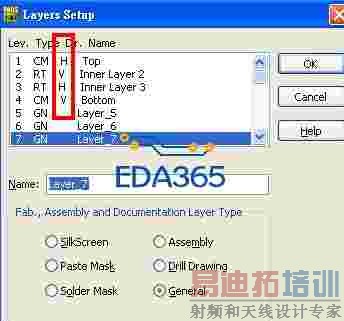

请问红框处为何要设定?设定后有什么作用?若H里面垂直走线会怎么样?若V里面水平走线会怎么样?

V代表垂直
H代表水平
在Pads Layout中拉线并不会强制限制
在Pads Router中使用Route指令来自动布线将依照垂直或水平的定义拉线

所以是比较针对"Router"的自动布线功能吗?

嗯嗯但你也可以当做自己布线的习惯告诉自己布线的方向

谢谢你了～
