新人报到
录入：edatop.com 点击：
新人报到，请大家多关照。本人用POWERpcb用了十几年了，现在一下子用pads9.3还真有点不习惯。都不知道，LAYOUT设计环境怎么设置都找不到。
设计环境怎么设置？ 不知道你问的什么
不知道啊，楼下继续

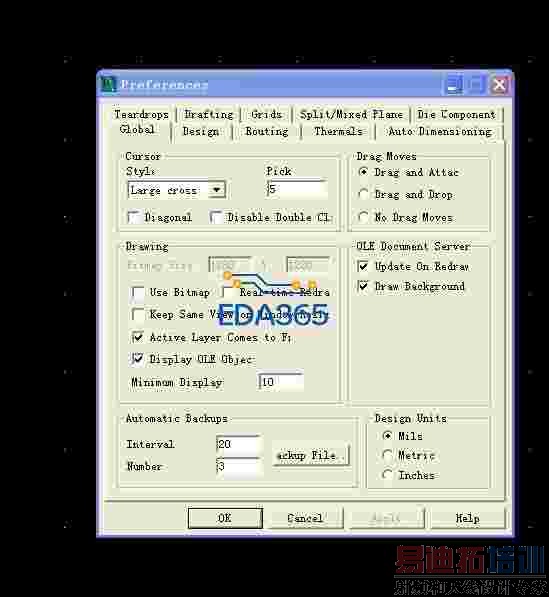

请大侠看看这个
这是POWERPCB里面的功能
