为什么不能给地和电源铺铜?

录入:edatop.com    点击:
如题,给地和电源平面铺铜的时候提示说不能再CAM平面平面铺铜

各位大侠看下是什么问题

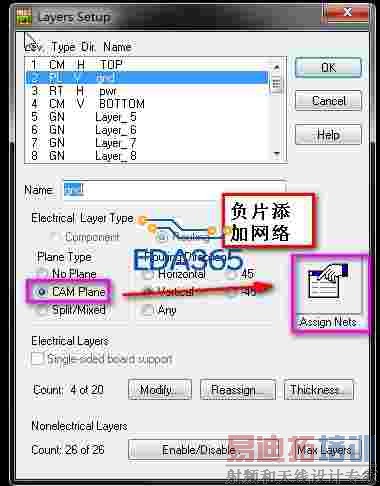

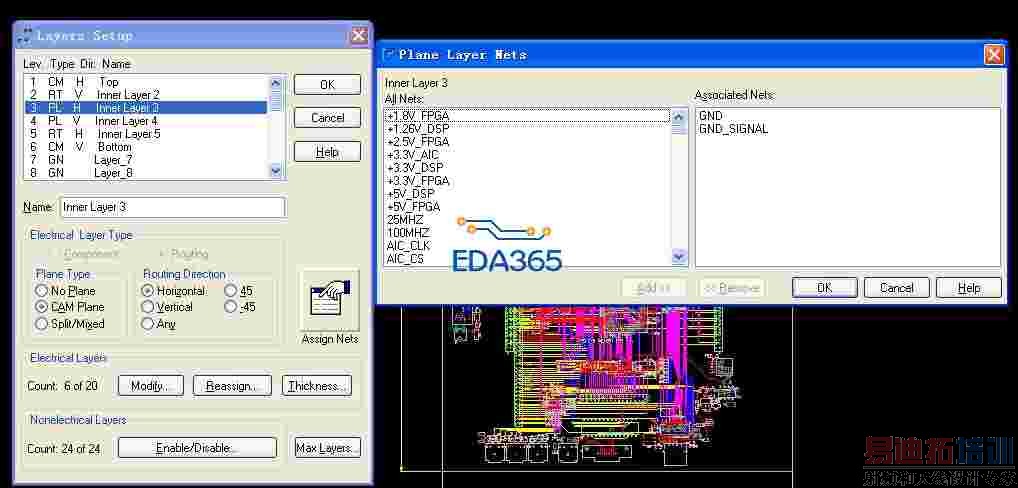

负片没有添加网络

dhgchina 发表于 2012-10-13 16:54

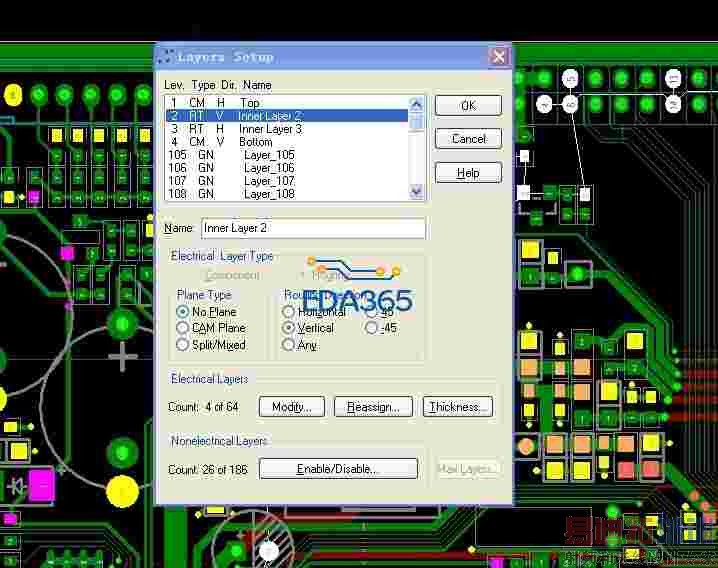

总结来说有两个原因 。一,图一,把第二层设成 NO plane.

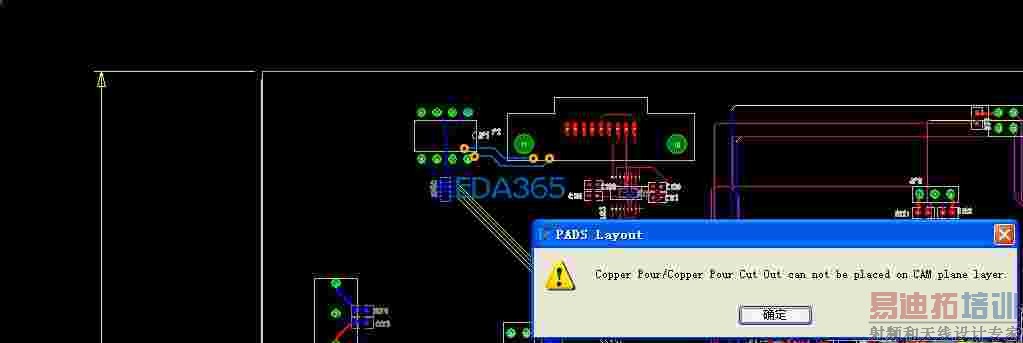

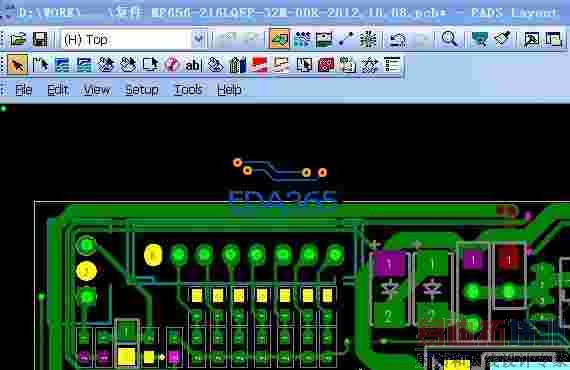

二,如图二,在画COPPER POUR 时,一定要把层设成TOP 或者是BOTTOM 不然它也会提示:cam not be placed on cma plane layer.



非常感谢,按照你的方法已经解决了

要求不高的话可以设置混合层 那样都有了
