有没有谁锂电池充电电路原理比较了解的哦，帮我分析下这个电路 谢谢
录入：edatop.com 点击：
有没有谁锂电池充电电路原理比较了解的哦，帮我分析下这个电路 谢谢

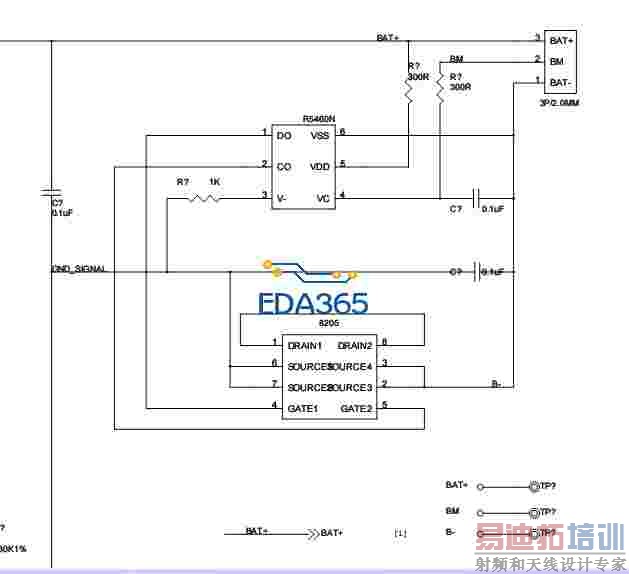

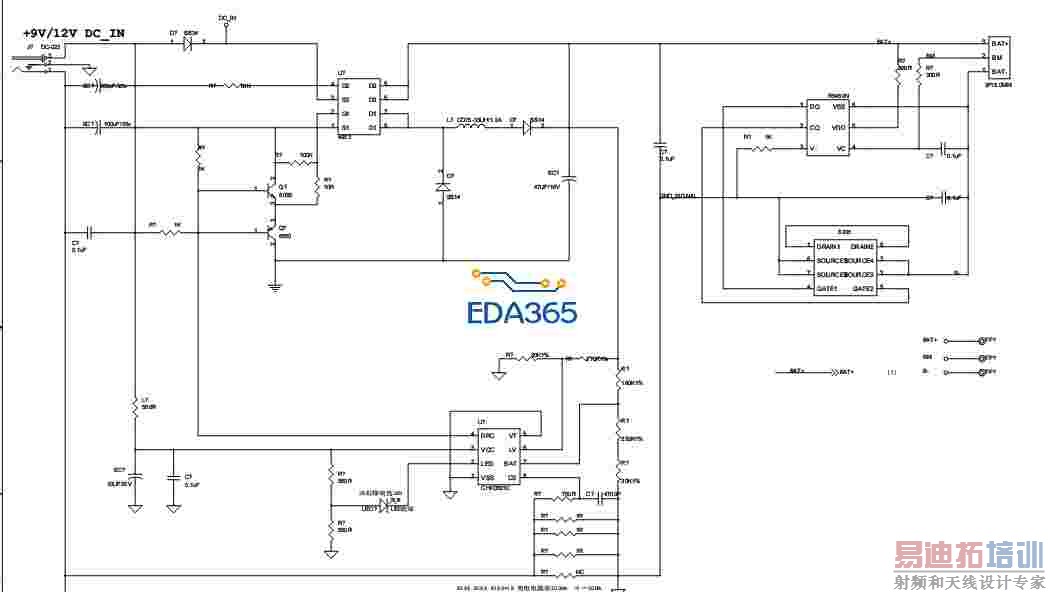

这个图是potable dvd的电池充电路 ，请大家帮我分析下原理
1：不接外接12V电源，只用电池供电时，电路是怎么开始工作的（此处的R5460和8205是怎么开始工作的，希望解释具体点）？
2：外接12V电源时，是怎么实现对电池进行充电的、？
这个图是potable dvd的电池充电路 ，请大家帮我分析下原理
1：不接外接12V电源，只用电池供电时，电路是怎么开始工作的（此处的R5460和8205是怎么开始工作的，希望解释具体点）？
2：外接12V电源时，是怎么实现对电池进行充电的、？
5460和8205就是个锂电池的保护电路！电池接上就给5460供电。控制8205的地是否和对外接导通。5460检测输入是否过高和知路，自动控制8205！
你好 请教下8205的地是通过哪里控制导通了和外gnd导通的哦 ？这个地方不怎么明白
5460的12脚啊！控制8205的23和67这不就是电源和电池的地么。？
当没有接外接电源时，你的意思是电池接进去，5460的1,2脚就会马上变高，然后8205的23 和67脚就导通了吗
12脚什么状态取决于8205的控制时序！这个我不知道。电池一接上。23。67是接通的。只有电路异常时如电池短路，低压，外电压过高等等23和67才会切断！
