出gerber时候出现异常,请各们大大帮看下,谢谢

录入:edatop.com    点击:
RT

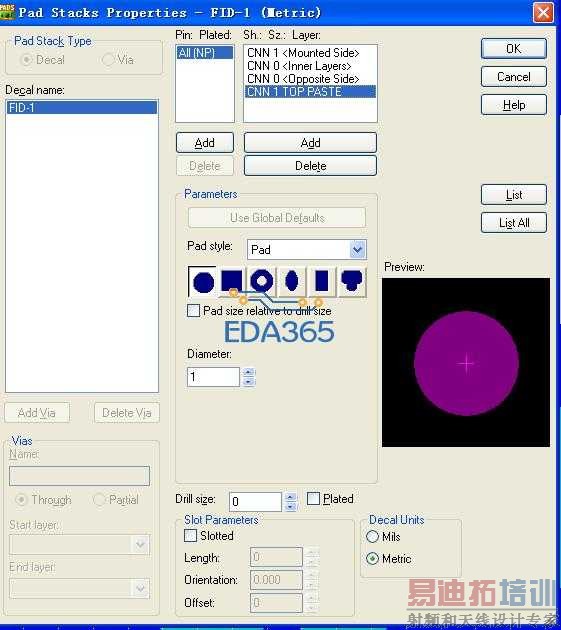

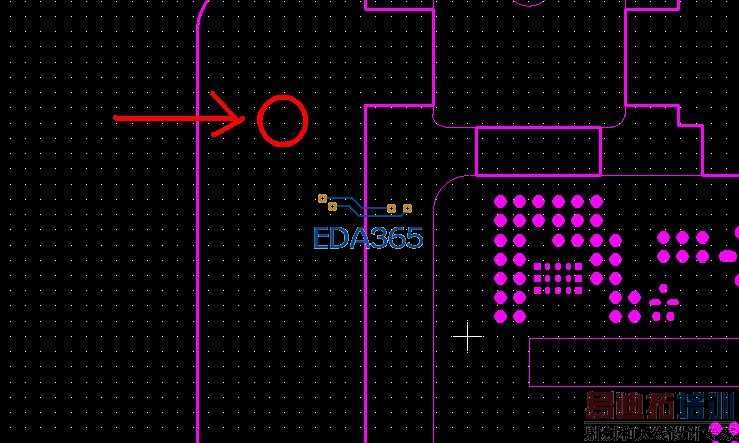

为什么这个pad在paste层没有显示呢?别的都能看到,就这个pad看不到。

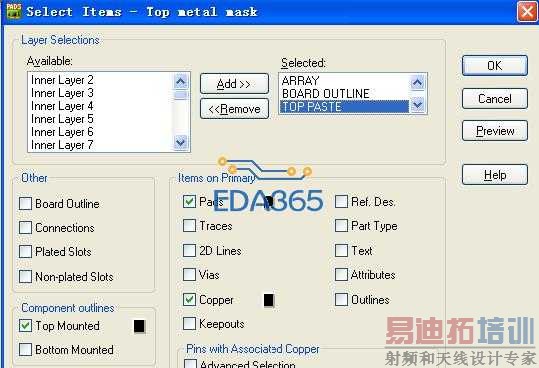

把你的paste mask top的光绘设置发图上来。

发表于 2012-8-15 16:13

别的都能看到


CS.Su 发表于 2012-8-15 18:09

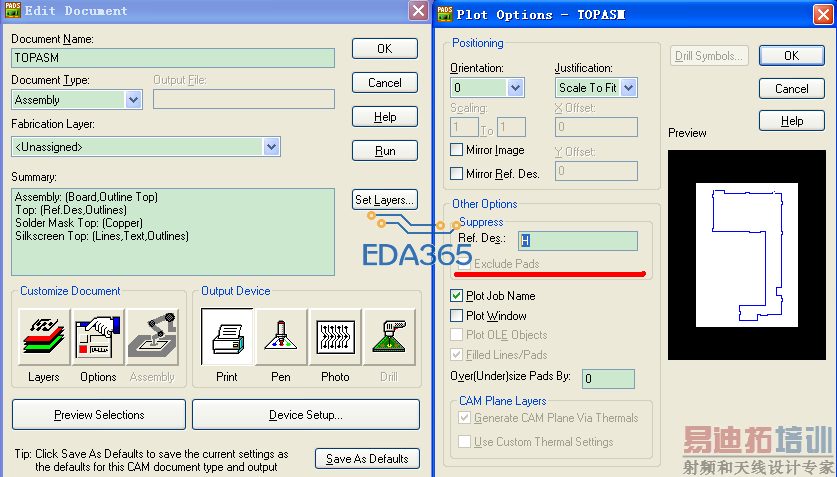

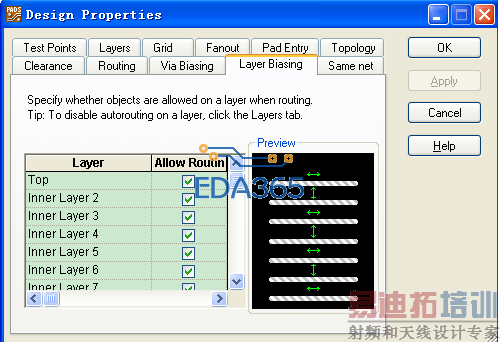

有一层不让走线

robert-pcb 发表于 2012-8-16 17:12

楼上能不能说的明白些

CS.Su 发表于 2012-8-16 17:19

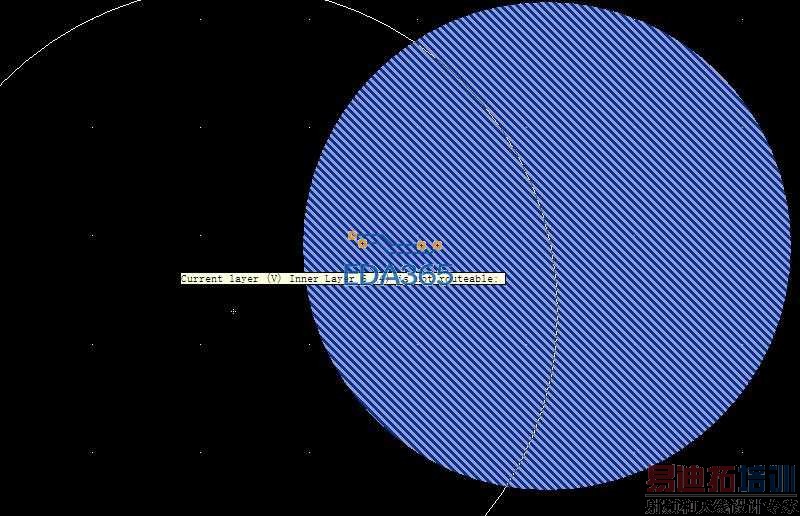

Layer4不可控

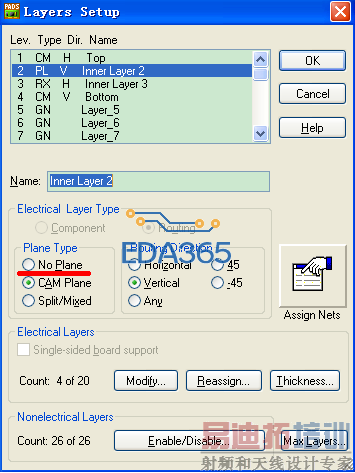

层设置那里弄成no plane

这个我知道了

不是这个原因

你做元件PIN 或者是SMT的时候有没有加上PSK 那一层 如果没有加 有可能会显示不了的 这是做元件封装的规范 当时偷懒 出CAM时哭死

如果有前任的库 别偷懒 把所有要用的封装都整理一下 看看有没有设置问题 这是交接手续的规范 画图不是那么随便的

真有问题 自己再问硬件攻城狮要份该元件的DATASHEET规格书 别当时耍偷懒 出板子的时候是没时间再考虑那种事情的 那是要死人的

不是这个原因,刚开始这一层是可以走的,但后来我想把这一层设置成了CAM plane,再后来我想在把这一层做信号层,再改成No plane也不让走线了。
