关于pcb设计中的回路面积

经常看到网上的一些pcb设计技巧中提到，有一个回路面积的概念，
不太明白这个回路面积怎么去看，比如说“减少地的回路面积”“减少视频信号回路面积”
在自己设计的pcb中，这个回路面积怎么去看哦？谢谢大家

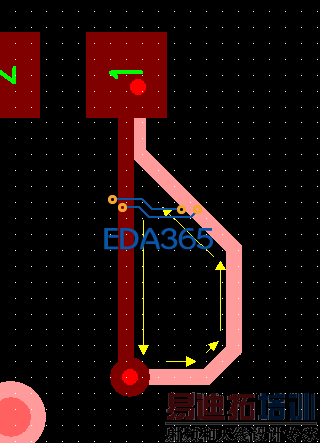

电流从什么地方来回到什么地方去，来回所够成的面积

在高频的环境里面，回路面积主要是信号输出端和信号回路所围成铜皮走线的闭合面积
你思考下右手法则就知道了，回路面积大的走线，更容易受到干扰和对外辐射。

你好 那是不是在pcb lay板中 ，都有尽量把信号回路面积尽量小些哦

额 ，谢谢
菜菜的问一下，在pcb设计中，电流从哪里流出可以看出来，但是回到什么地方去，如何判断哦，电路中有很多地哦，那到底哪一个才是与之形成的回路面积哦

同问……

对于多层板。一般是一层信号层再一层平面层（可以是GND或者是VDD）,那么信号线正下边就是这条信号线的返回路径。在这条返回路径上边不要挖槽、跨平面。搞这搞那的。
如果是双面板，最好的情况下是一层专门走信号线，另一层完整的铺个GND。由于板子较厚。一般都在1MM/1.6MM厚。这个时候参考平面其实参考不了了。因为平面与信号线的距离太远了（1MM/1.6MM）。
这个时候如果要控制阻抗，那只能走共面线。即对信号线包地操作。这时候信号线的返回路径就是那包的地。

okele 发表于 2012-10-16 09:42

这样信号的发送和回路就形成一个铜皮的环，你可以理解为一个高频变化的电流流过一个闭合环，然后中间就会有变化的电磁场，这就会对外辐射，而且一个这样的环，中间的闭合环，也很容易收到电磁波的干扰，你看看右手法则吧
其实这个论坛的信号完整性论坛挺好的，很多高手在上面发表，就是不够火而已。

每个信号都会有回路的，高频的时候比较注意信号下方的完整地，低频的时候，回路还是两点之间，直线最短。

MARK，学习一下

学习一下

额 ，谢谢！ Z% g/ _7 8 g( `6 i
菜菜的问一下，在pcb设计中，电流从哪里流出可以看出来，但是回到什么地方去，如何判断哦，电路中有很多地哦，那到底哪一个才是与之形成的回路面积哦

学习了一下下
