关于copper pour 处理问题

录入:edatop.com    点击:

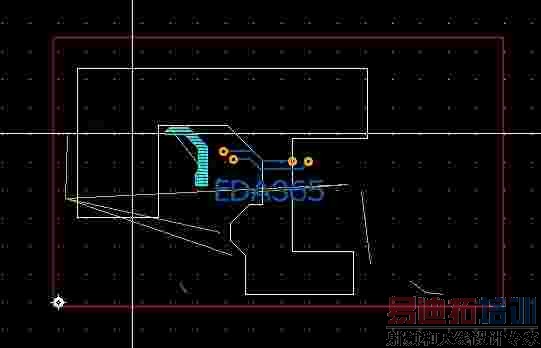

如图我红色的框包含白色框。表示不同覆铜网络。覆铜时是不相连的。同时要都能覆上铜,我应该怎么做?

应该是设置下两个铜不同的网络再设置下优先级

具体怎么设置呢?

选中框右击选择属性——选择option,对最外面的框设置flood priority参数为1,里面的框设置为0,就可以了

谢谢!
