求解原理图
录入：edatop.com 点击：

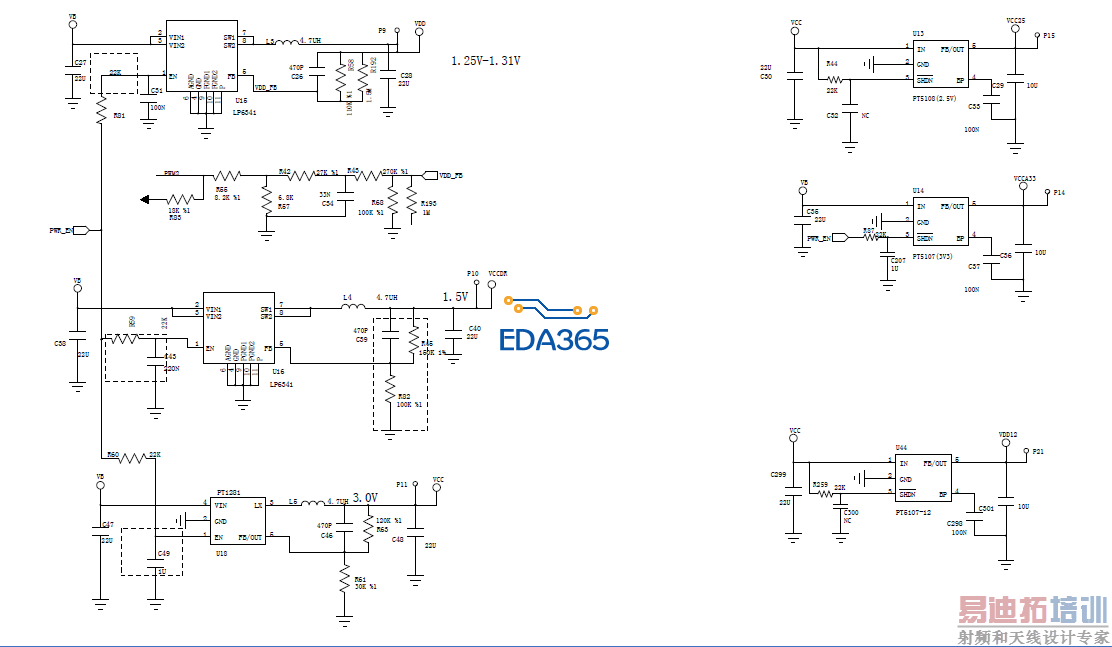

请问大家这个电路怎么分析
每次看到这种，都觉得像是以前的语文书，书上一段鲁迅节选，然后问你主角这时候的思想感情是什么样的。太无语了。
都不知道你要分析什么。所以没人能分析。！
.................................
最好把全部的图发上来 大家才好帮你分析？（嘿嘿 我也干过这样的事情）
分压，滤波，如果黑箭头是接电压，就存在嵌位。不知道是不是接数字地？
你要给出输入信号，输出信号可用软件仿真下
CS.Su 发表于 2012-10-16 15:57 这是一个很常见的通过PWM控制FB反馈来调压的电路， 自己看数据手册
主控输出的PWM波通过RC积分成直流电压，这个电压通一个电阻（如图R45）给到FB，R68就是接地的电阻。
积分出来的电压，调节输出电压，
具体的怎么算的待高手回复。
