DDR3 ，地址线，控制线有一半换层走，和全部同一层有没有什么影响？

录入：edatop.com 点击：

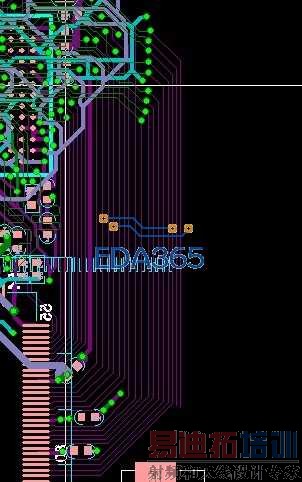

DDR3 ，地址线，控制线有一半想从主控处换层走，和全部同一层有没有什么影响
DCLK=480M,因为空间，想把下面的一半线换到TOP层，对性能有没有影响，如果可以换，那有没有要注意的？

肯定有影响啊，地址线和控制线是一组线，你不在同一层走线阻抗就不一样了啊

我们都可以的，这个阻抗控制本来就每一层有对应的线宽的。阻抗值是一样的。

我一般是根据PCB的布板空间平衡下，尽量走一层，空间不允许就走在多层！走同一层阻抗和材料的参数会比较一至，不同层这就比较难控制了！

1. 对信号质量有一点点影响；
2. 可以换；
3. 算好阻抗，问题不大。
另外，因为地址控制线不是那么关键，所以换层多一个过孔问题不大，如果都按标准，那么板子可能需要更多的叠层和更大的空间，对于成本控制来说不是件好事。

6层板 TOP层走线要用L3做参考层的其他的以此类推

我认为此类高速信号线的走线之所以要求比较严格，主要是“时序”的问题。
